Cuscinetti a boccola - Capacità di carico e angolo
Design e teoria
Nei cuscinetti lineari RoundRail, la capacità di carico cambia quando il cuscinetto ruota intorno all'albero relativo al carico. La capacità di carico dinamico dichiarata di un cuscinetto a sfere radiale Thomson è valida solamente se questo viene usato con un orientamento ottimale. La capacità di carico dev'essere rivalutata se l'orientamento di carico non è quello ottimale.

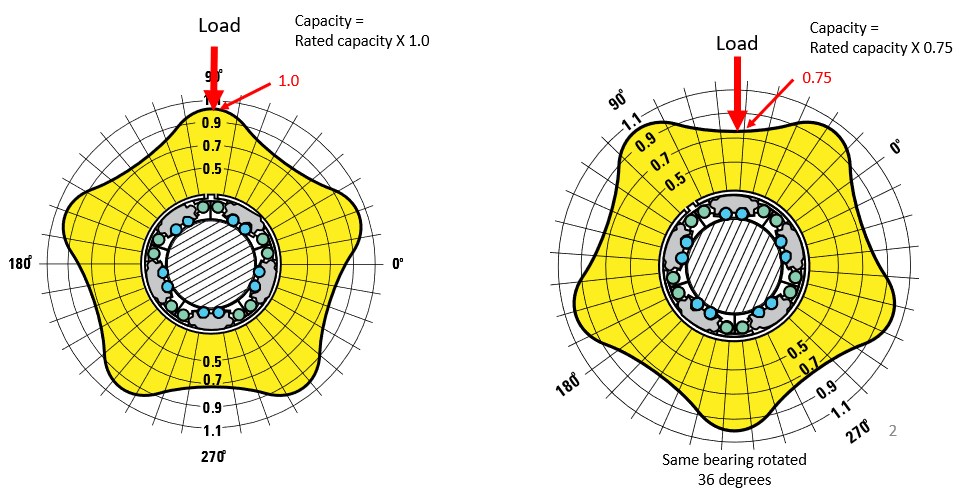

Se si rappresenta in un grafico la capacità di carico del cuscinetto a sfere radiale Ball Bushing® rispetto all'orientamento delle piste per le sfere, il risultato è il seguente.
Capacità di carico del cuscinetto Ball Bushing® rispetto alle piste di rotolamento
Capacità di carico del cuscinetto Ball Bushing® rispetto alle piste di rotolamento
L'immagine sulla sinistra mostra il carico premuto tra i due dischi del cuscinetto. In questo caso, il carico viene diviso tra i due dischi. Questo orientamento è ottimale e quello in cui il cuscinetto può sopportare il carico massimo.
Nell'immagine sulla destra, il cuscinetto è stato ruotato e il carico viene applicato direttamente su uno dei dischi del cuscinetto. In questa situazione, il carico si trova principalmente su uno dei dischi. In questo orientamento, il cuscinetto si trova nella sua capacità minima.
In che modo l'orientamento di un cuscinetto a sfere radiali lineari di Thomson interessa la sua capacità di carico
Questo video fornisce ulteriori dettagli su come l'orientamento del cuscinetto lineare influenzi la capacità di carico.
