Rolamentos Ball Bushing - Capacidade de carga versus ângulo
Design e teoria
Nos rolamentos lineares RoundRail, a capacidade de carga muda quando o rolamento é girado ao redor do eixo relativo à carga. A capacidade de carga dinâmica publicada de um Rolamento Ball Bushing Thomson é válida apenas quando utilizada na orientação ótima. O carregamento em uma orientação diferente da orientação ótima requer redução da capacidade de carga.

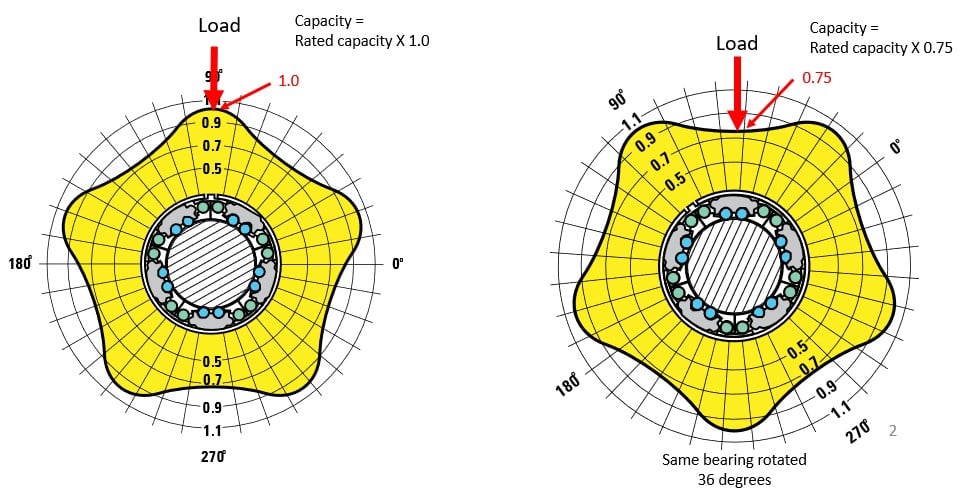

Este seria o gráfico da capacidade de carga do rolamento Ball Bushing® em relação à orientação das trilhas de esferas.
Capacidade de carga do rolamento Ball Bushing® em comparação às trilhas de esferas
Capacidade de carga do rolamento Ball Bushing® em comparação às trilhas de esferas
A imagem à esquerda mostra a pressão da carga entre as duas placas do rolamento. Neste caso, a carga será compartilhada pelas duas placas do rolamento. Esta é a orientação ideal, na qual o rolamento pode transportar sua carga máxima.
Na imagem à direita, o rolamento foi girado, e a carga é aplicada diretamente sobre uma das placas do rolamento. Nesta situação, a carga está operando principalmente sobre uma placa do rolamento. Nesta orientação, o rolamento está em sua menor capacidade.
Como a orientação de um Rolamento Linear Ball Bushing Thomson afeta sua capacidade de carga
Este vídeo detalha como a orientação do rolamento linear afeta a capacidade da carga.
