Rolamentos Ball Bushing - Como o alinhamento automático funciona
Design e teoria
Uma das melhorias dos rolamentos Super e Super Smart em relação ao design do rolamento "A" original é a capacidade de alinhamento automático. Como o alinhamento automático funciona em um rolamento linear? Para saber, continue lendo.

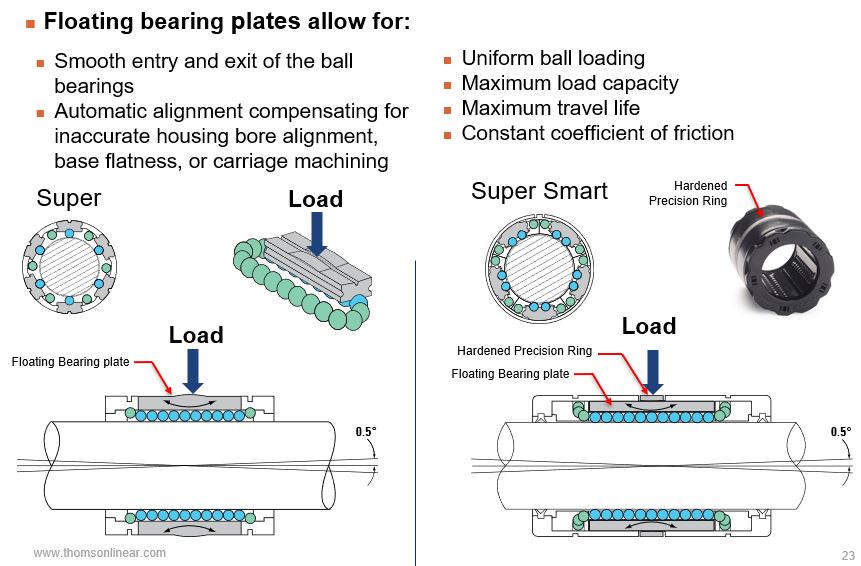

Placas de rolamento flutuantes
Rolamentos lineares Super e Super Smart têm placas de rolamento flutuantes. Embora as placas de rolamento flutuantes em ambos os produtos tenham efeitos semelhantes, existem algumas importantes diferenças de design.
O topo da placa do Super Bearing tem um raio ou coroa. A coroa permite que a placa oscile para frente e para trás, a fim de alcançar o autoalinhamento interno. A coroa da placa é pressionada pela carcaça na qual o rolamento está instalado. Se a carcaça for macia, com o passar do tempo é possível que a coroa sofra desgaste ou seja pressionada para dentro do material da carcaça. Isso pode resultar em desalinhamento ou restrição da placa do rolamento.
No rolamento Super Smart, o design de alinhamento é aprimorado pela colocação de uma banda em torno das placas do rolamento e pela colocação da coroa dentro dessa banda. O movimento de balanço ocorre entre a placa de rolamento endurecida e a banda endurecida ao redor do rolamento. Isso reduz muito a possibilidade de o rolamento entrar em uma carcaça de material macio.
Placas de rolamento flutuantes
Rolamentos lineares Super e Super Smart têm placas de rolamento flutuantes. Embora as placas de rolamento flutuantes em ambos os produtos tenham efeitos semelhantes, existem algumas importantes diferenças de design.
O topo da placa do Super Bearing tem um raio ou coroa. A coroa permite que a placa oscile para frente e para trás, a fim de alcançar o autoalinhamento interno. A coroa da placa é pressionada pela carcaça na qual o rolamento está instalado. Se a carcaça for macia, com o passar do tempo é possível que a coroa sofra desgaste ou seja pressionada para dentro do material da carcaça. Isso pode resultar em desalinhamento ou restrição da placa do rolamento.
No rolamento Super Smart, o design de alinhamento é aprimorado pela colocação de uma banda em torno das placas do rolamento e pela colocação da coroa dentro dessa banda. O movimento de balanço ocorre entre a placa de rolamento endurecida e a banda endurecida ao redor do rolamento. Isso reduz muito a possibilidade de o rolamento entrar em uma carcaça de material macio.

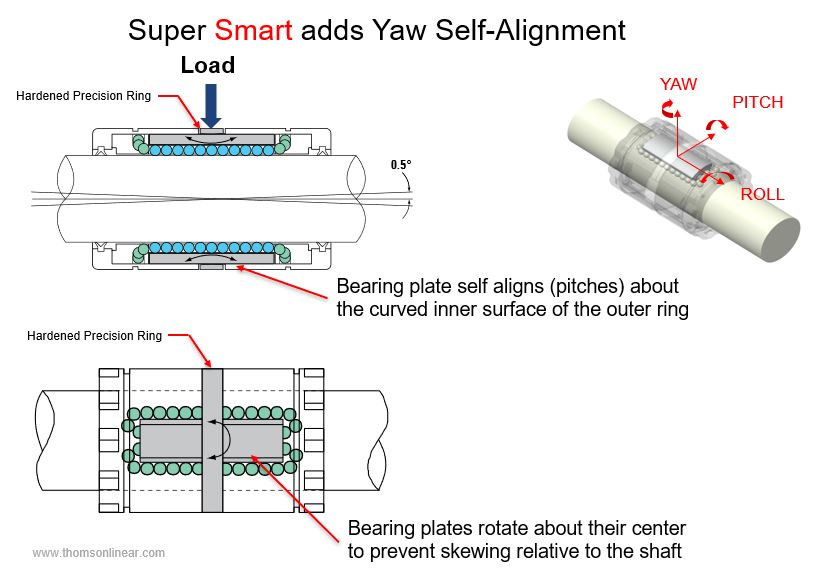

Super Smart
O rolamento Super Smart permite que a placa de rolamento gire ao redor do centro, o que possibilita o alinhamento da guinada.
Super Smart
O rolamento Super Smart permite que a placa de rolamento gire ao redor do centro, o que possibilita o alinhamento da guinada.
