Bilyalı Burç Yatakları - Kendiliğinden hizalama nasıl çalışır
Tasarım ve Teori
Super ve Super Smart yatakların orijinal "A" yatak tasarımından üstün yanlarından biri kendiliğinden hizalanma özelliğidir. Kendiliğinden hizalanma lineer yataklarda nasıl çalışır? Öğrenmek için okumaya devam edin.

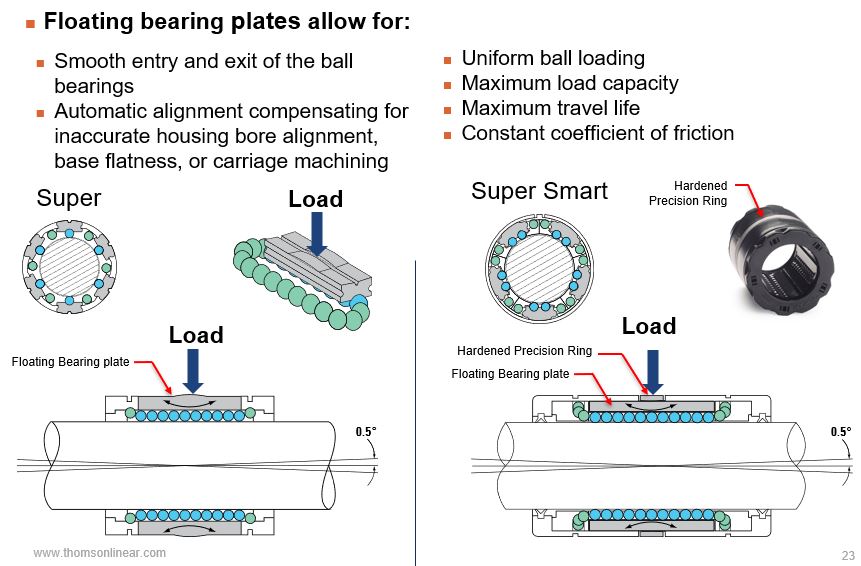

Yüzer Yatak Plakaları
Super ve Super Smart lineer yataklarda yüzer yatak plakaları bulunur. Her ikisindeki yüzer yatak plakaları benzer etkilere sahip olsa da, bazı önemli tasarım farklılıkları vardır.
Super Bearing plakasının tepesinde dairesel alan veya taç bulunur. Taç, plakanın ileri geri sallanmasına olanak verir ve dahili kendiliğinden hizalama sağlar. Yatağın kurulduğu yuva, plakadaki taç üzerine bastıracaktır. Yuva yumuşaksa, zaman içinde tacın aşınması veya yuva materyalinin içine bastırılması mümkündür. Bu da yatak plakasının yanlış hizalanmasına veya kısıtlanmasına neden olabilir.
Super Smart modelinde, yatak plakalarının etrafına bir bant ve bandın içine taç yerleştirilerek, hizalama tasarımı daha da geliştirilmiştir. Sallanma hareketi, sertleştirilmiş yatak plakası ile yatak çevresindeki sertleştirilmiş bant arasında meydana gelir. Bu, yatağın yumuşak malzemeli yuvayı delme ihtimalini büyük ölçüde azaltır.
Yüzer Yatak Plakaları
Super ve Super Smart lineer yataklarda yüzer yatak plakaları bulunur. Her ikisindeki yüzer yatak plakaları benzer etkilere sahip olsa da, bazı önemli tasarım farklılıkları vardır.
Super Bearing plakasının tepesinde dairesel alan veya taç bulunur. Taç, plakanın ileri geri sallanmasına olanak verir ve dahili kendiliğinden hizalama sağlar. Yatağın kurulduğu yuva, plakadaki taç üzerine bastıracaktır. Yuva yumuşaksa, zaman içinde tacın aşınması veya yuva materyalinin içine bastırılması mümkündür. Bu da yatak plakasının yanlış hizalanmasına veya kısıtlanmasına neden olabilir.
Super Smart modelinde, yatak plakalarının etrafına bir bant ve bandın içine taç yerleştirilerek, hizalama tasarımı daha da geliştirilmiştir. Sallanma hareketi, sertleştirilmiş yatak plakası ile yatak çevresindeki sertleştirilmiş bant arasında meydana gelir. Bu, yatağın yumuşak malzemeli yuvayı delme ihtimalini büyük ölçüde azaltır.

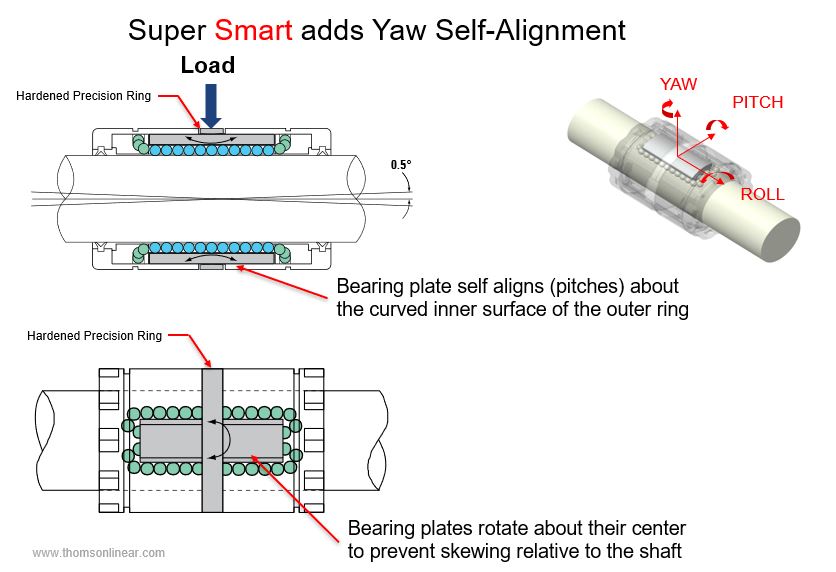

Süper Akıllı
Super Smart yatak, yatak plakasının merkez çevresinde dönmesini sağlar, bu da savrulma hizalamasına olanak verir.
Süper Akıllı
Super Smart yatak, yatak plakasının merkez çevresinde dönmesini sağlar, bu da savrulma hizalamasına olanak verir.
