Bilyalı Burç Yatakları - Bilya Yolu Farklılıkları
Tasarım ve Teori
Üç ana ürün ailesindeki bilya yolu farklılıkları aşağıda tanımlanmıştır:
- Hassas çelik (orijinal tasarım)
- Süper
- Süper Akıllı

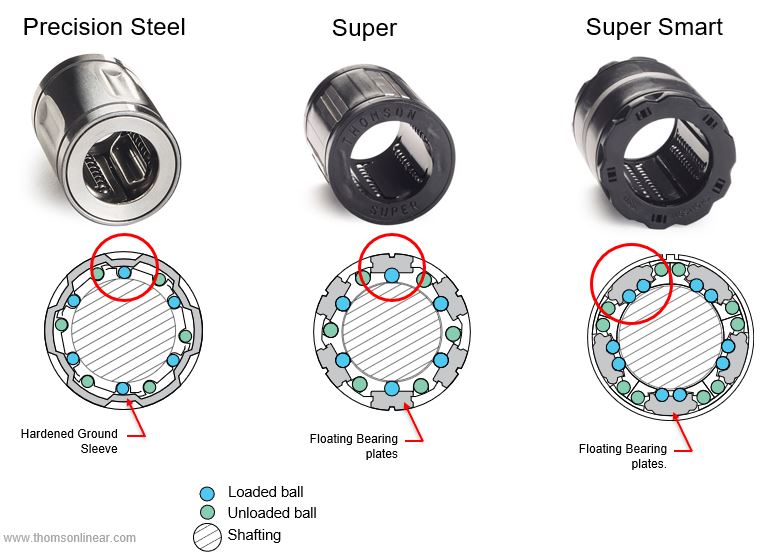

Hassas çelik, Super ve Super Smart ürünlerinin tümünde devridaim bilyaları kullanılır. Ana tasarım farkları yük yatağı yüzeyindedir. Hassas çelikte, içine bastırılmış bir yatak yüzeyi içeren sertleştirilmiş rakor kullanılır. Super ve Super Smart ürünlerinde yüzer yatak plakaları kullanılır. Yüzer yatak plakalarında bilya yolları bulunur.
Hassas çelik, Super ve Super Smart ürünlerinin tümünde devridaim bilyaları kullanılır. Ana tasarım farkları yük yatağı yüzeyindedir. Hassas çelikte, içine bastırılmış bir yatak yüzeyi içeren sertleştirilmiş rakor kullanılır. Super ve Super Smart ürünlerinde yüzer yatak plakaları kullanılır. Yüzer yatak plakalarında bilya yolları bulunur.

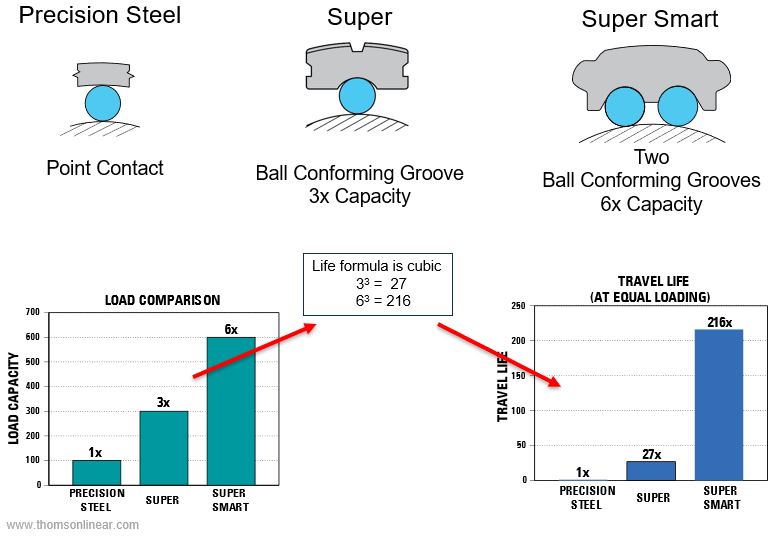

Bu resimde, yatak yollarının yakın çekimi gösterilmektedir.
- Hassas çelik lineer yatakta noktadan noktaya temas vardır.
- Super Ball Bushing® tasarımında ek olarak yüzer yatak plakaları ve bilyaya uygun bir oluk bulunur. Bu iyileştirmeler, yük kapasitesini hassas tasarıma kıyasla üç kat artırır.
- Super Smart ürününde yüzer yatak plakasına bilyaya uygun iki oluk eklenmiştir. Bu, hassas tasarıma kıyasla yük kapasitesinin altı kat artmasına yol açar.
Kullanım ömrü kübik bir formüldür ve süper yatağın üç kat fazla yük kapasitesi, hassas yatağın ömrünün 27 katıyla sonuçlanır. Super Smart yatağın altı kat fazla yük kapasitesi, hassas yatağın ömrünün 216 katıyla sonuçlanır.
Ek bilgiler:
Dikkatli bir gözlemci, tüm durumlarda bilyalı yatak ile şaft arasında bir nokta teması olduğunu fark edebilir. O halde bilyalı burçtaki bilya yoluna bilyaya uygun bir oluk eklenmesi ömrü nasıl uzatır? Milin bir kesimi, lineer yatak üzerinden geçerken yalnızca yüklü bilyaları görür. Bu, milin her bir kesiminin yalnızca belirli bir zamanda yüklendiği anlamına gelir. Ancak lineer yataktaki bilya yolu, lineer yatak üzerinde yük oluşturduğu her seferde yükü görür.
Bilya yolu ve şaftın her ikisinin nokta teması içerdiği tasarımlarda (Hassas çelik) bilya yolu milden önce yorulacaktır. Bilya yoluna bilyaya uygun oluğun eklenmesi, bilya yolunun kullanım ömrünü uzatır. Bununla beraber, bilyaya uygun oluk içeren bir bilyalı burcun kullanıldığı çok kısa strok uygulamalarında (Smart veya Super) mil yatak yolundan önce yorulacaktır. Kısa kabul edilebilecek stroklar, bilyalı burç uzunluğunun 2 katından daha kısa olan stroklardır.
