Bilyalı Burç Yatakları - Tasarım Genel Bakışı
Tasarım ve Teori
Bir yuvarlak raylı lineer kılavuzda, dış yuva lineer yataktır ve iç yuva da mildir. Bu eğitim bölümünde, lineer yatak (dış yuva) üzerine odaklanacağız.

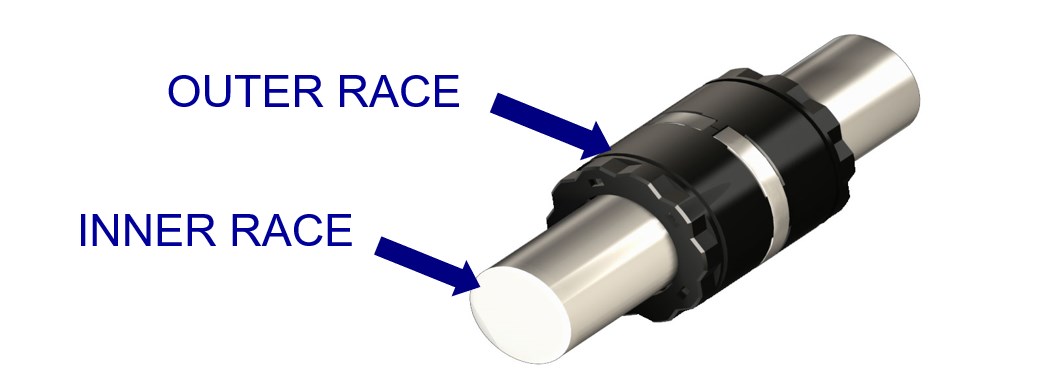

İç ve dış yuva
İç ve dış yuva
Lineer yataklar kapalı ve açık konfigürasyonlarda üretilir. Aşağıdaki video, kapalı ve açık bilyalı burç arasındaki farklardan ve hangisini seçmeniz gerektiğinden bahsetmektedir.
Kapalı ile açık lineer yatakların karşılaştırması
Mil seçimi hakkında daha fazla bilgi almak için buraya bakın.
Yuvarlak ile Kare ray karşılaştırması
RoundRail'in avantajı, yatak bileşenlerinde çok az stres artışına neden olarak burulma kaynaklı hizasızlıkları (taşıma veya taban işleme veya makine sapması kaynaklı hizalama hataları) dengeleyen kendine özgü özelliğidir. Bu, performansını en üst düzeye çıkartırken, kurulum süresi ve maliyetini de azaltan tüm Ball Bushing® Yatak sistemlerinin önemli bir özelliğidir.
