Ball Bushing Linearkugellager - Designübersicht
Konstruktion und Theorie
Bei einer Rundwellen-Linearführung bildet das Linearlager die die Außenlaufbahn und die Welle die Innenlaufbahn. In diesem Schulungsmodul werde wir uns auf das Linearlager (die Außenlaufbahn) konzentrieren.

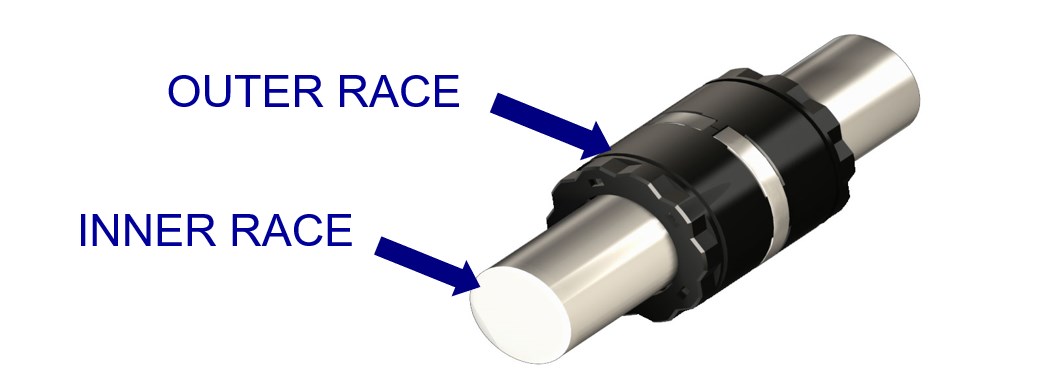

Innen- und Außenlaufbahn
Innen- und Außenlaufbahn
Linearlager (Kugelbuchsen) sind in geschlossenen und offenen Ausführungen erhältlich. Das folgende Video erklärt die Unterschiede zwischen geschlossenen und offenen Kugelbuchsenlagern und welche zu wählen sind.
Rundwelle oder Profilschiene
Der Vorteil von Rundwellen liegt in ihrer konstruktionsbedingten Fähigkeit , torsionale Fluchtungsfehler (z.B. infolge von Ungenauigkeiten bei der Bearbeitung des Schlittens/Grundgestells oder Verformung der Maschine) auszugleichen, ohne dass die Belastung der Lagerkomponenten signifikant ansteigt. Dieses wichtige Merkmal aller Ball Bushing®-Lagersysteme ermöglicht eine schnellere und kostengünstigere Installation, während gleichzeitig die Leistung gesteigert wird.
