Łożyska Ball Bushing - Różnice w bieżni kul
Budowa i teoria
Poniżej opisano różnice w bieżni kul dla trzech głównych rodzin produktów:
- Precision steel (pierwotna konstrukcja)
- Super
- Super Smart

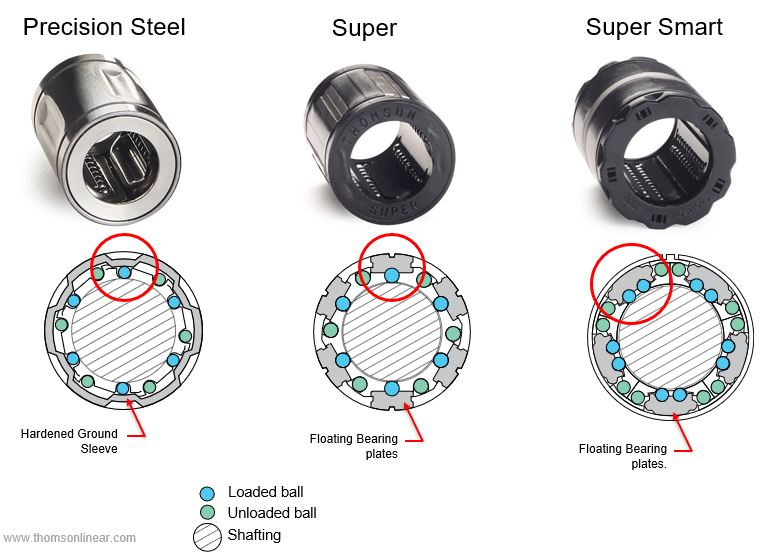

Produkty Precision steel, Super i Super Smart wykorzystują kule w obiegu. Główna różnica konstrukcyjna polega na powierzchni łożyska. Produkty Precision steel mają hartowaną tuleję mającą wyszlifowaną w niej powierzchnię łożyska. Super i Super Smart wykorzystują ruchome płyty łożyska. Ruchome płyty łożyska mają bieżnie kul.
Produkty Precision steel, Super i Super Smart wykorzystują kule w obiegu. Główna różnica konstrukcyjna polega na powierzchni łożyska. Produkty Precision steel mają hartowaną tuleję mającą wyszlifowaną w niej powierzchnię łożyska. Super i Super Smart wykorzystują ruchome płyty łożyska. Ruchome płyty łożyska mają bieżnie kul.

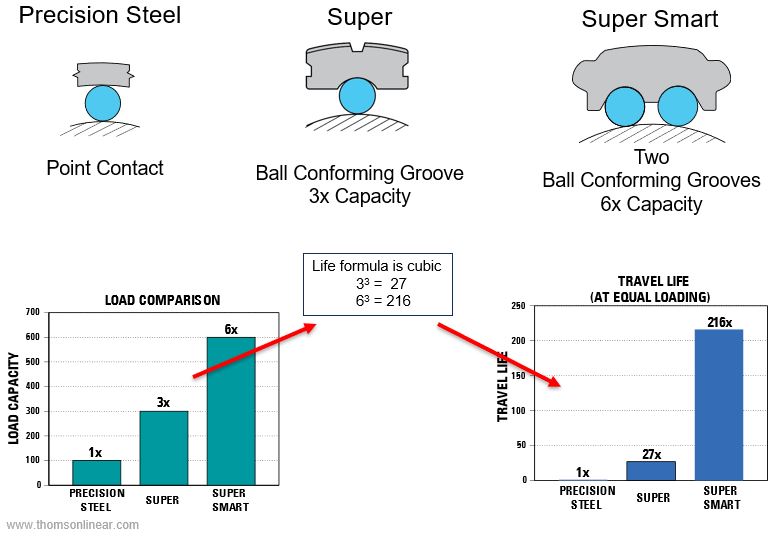

Ten rysunek przedstawia zbliżenie bieżni łożyskowych.
- Łożysko liniowe Precision steel ma punktowy kontakt.
- Konstrukcja Super Ball Bushing® dodaje ruchome płyty łożyska i rowek ustalania kul. Te ulepszenia zwiększają obciążalność do trzykrotności konstrukcji Precision steel.
- Super Smart dodaje dwa rowki ustalania kul do ruchomej płyty łożyska. Daje to sześciokrotność obciążalności konstrukcji Precision steel.
Żywotność jest równaniem sześciennym, a trzykrotność obciążalności łożysk Super daje 27-krotność żywotności łożyska Precision steel. Sześciokrotność obciążalności łożysk Super Smart daje 216-krotność żywotności łożyska Precision steel.
Informacje dodatkowe:
Uważny obserwator może zwrócić uwagę, że we wszystkich przypadkach istnieje punktowy kontakt między kulą łożyska i wałem. A więc jak dodanie rowka ustalania kul do bieżni w tulei wpływa na żywotność? Odcinek wału widzi tylko obciążone kule, gdy łożysko liniowe porusza się nad nim. Oznacza to, że każdy odcinek wału jest obciążony tylko przez część czasu. Jednak bieżnia kul w łożysku liniowym widzi obciążenie za każdym razem, gdy łożysko jest obciążone.
W konstrukcjach, gdzie bieżnia kul i wał mają kontakt punktowy (Precision steel), bieżnia ulegnie zmęczeniu przed wałem. Dodanie rowka ustalania kul do bieżni wydłuża jej żywotność. Jednak w zastosowaniach o bardzo krótkim skoku, wykorzystujących tuleję z rowkiem ustalania kul (Smart lub Super) wał może ulec zmęczeniu wcześniej niż bieżnia. Skoki, które można uważać za krótkie, są skokami poniżej dwukrotności długości tulei kul.
Ten rysunek przedstawia zbliżenie bieżni łożyskowych.
- Łożysko liniowe Precision steel ma punktowy kontakt.
- Konstrukcja Super Ball Bushing® dodaje ruchome płyty łożyska i rowek ustalania kul. Te ulepszenia zwiększają obciążalność do trzykrotności konstrukcji Precision steel.
- Super Smart dodaje dwa rowki ustalania kul do ruchomej płyty łożyska. Daje to sześciokrotność obciążalności konstrukcji Precision steel.
Żywotność jest równaniem sześciennym, a trzykrotność obciążalności łożysk Super daje 27-krotność żywotności łożyska Precision steel. Sześciokrotność obciążalności łożysk Super Smart daje 216-krotność żywotności łożyska Precision steel.
Informacje dodatkowe:
Uważny obserwator może zwrócić uwagę, że we wszystkich przypadkach istnieje punktowy kontakt między kulą łożyska i wałem. A więc jak dodanie rowka ustalania kul do bieżni w tulei wpływa na żywotność? Odcinek wału widzi tylko obciążone kule, gdy łożysko liniowe porusza się nad nim. Oznacza to, że każdy odcinek wału jest obciążony tylko przez część czasu. Jednak bieżnia kul w łożysku liniowym widzi obciążenie za każdym razem, gdy łożysko jest obciążone.
W konstrukcjach, gdzie bieżnia kul i wał mają kontakt punktowy (Precision steel), bieżnia ulegnie zmęczeniu przed wałem. Dodanie rowka ustalania kul do bieżni wydłuża jej żywotność. Jednak w zastosowaniach o bardzo krótkim skoku, wykorzystujących tuleję z rowkiem ustalania kul (Smart lub Super) wał może ulec zmęczeniu wcześniej niż bieżnia. Skoki, które można uważać za krótkie, są skokami poniżej dwukrotności długości tulei kul.
