Lineer Aktüatörler - Strok Sonu Koruması
Tasarım ve Teori
Aktüatör strok sonuna ulaştığında durdurulması gereklidir, aksi taktirde aşırı yükleme riski oluşur ve kendine hasar verebilir. Strok sonunda aktüatörü aşırı yüklemeden korumak için çeşitli yöntemler şunları içerir:
- Debriyaj
- Elektronik yük izleme
- Limit anahtarları
Debriyaj
Aktüatör strokun sonuna dayandığında kayacak bir debriyaj ekleyerek diğer bir koruma şekli sağlanabilir. Basit ve etkili. Sistem, strok sonu sınıra dayandıktan sonra gücün tutulmayacağı şekilde tasarlanmalıdır, aksi takdirde debriyaj hızlı bir şekilde aşınacaktır.
Debriyaj
Debriyaj

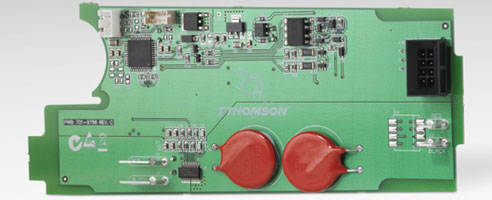

Elektronik yük izleme
Dahili bir mikro işlemci aktüatörün performansını izler ve strok sonunda hareketi durdurur.
Elektronik yük izleme devresi
Elektronik yük izleme devresi
Limit Anahtarları
Limit anahtarları, aktüatörün konumu belirli bir noktadaysa (Limit) motoru durdurarak hasar oluşmasını önler. Limit anahtarlarının üç temel sınıfı vardır: strok sonu, ayarlanabilir veya programlanabilir.
- Strok sonu limit anahtarları: Aktüatörün maksimum ve minimum pozisyonların dışına çıkmasını önlemek üzere motorun gücünü keserek aktüatörün hasar alması önlenir.
- Ayarlanabilir limit anahtarları: Limit anahtarları, aktüatördeki maksimum strokun sınırlarını belirlemek için aktüatör boyunca farklı konumlara hareket ettirilebilir.
- Programlanabilir limit anahtarları; Strok limitleri, işlemdeki stroku sınırlamak için aktüatörün tam strok değerinden daha düşük olacak şekilde ayarlanabilir. Bu ayarlar aktüatörün kontrol sistemi içerisinden programlanabilir.
