Lineer Aktüatörler - Tasarım genel bakışı
Tasarım ve Teori
Lineer aktüatörler kolaylıkla monte edilebilir ve çalıştırılabilir, bakım gerektirmez, hidrolik sıvı sızdırmaz, kolaylıkla otomatikleştirilmiş sürece dahil edilebilir ve kurulumlarının tamamlanmasının ardından en zorlu koşullarda bile yıllar boyunca güvenilir bir biçimde çalışabilir.

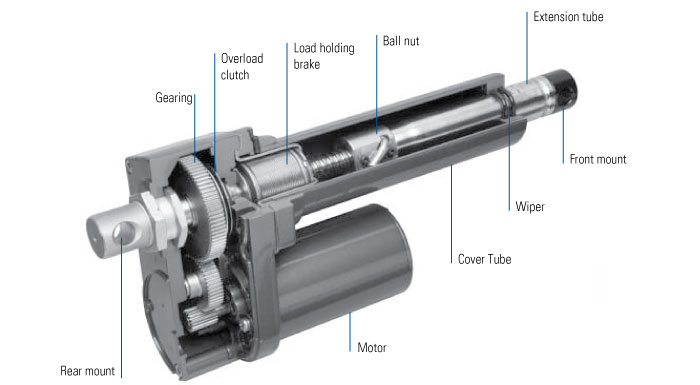

Tipik bir aktüatörün Bileşenleri
Tipik bir aktüatörün Bileşenleri
Bir Lineer Aktüatör nelerden oluşur?
Linear aktüatörün ana çalıştırma bileşenleri şunlardır:
- Motor
- Dişli
- Vida tertibatı
- uzatma borusu
Motora güç verildiği zaman, dişlileri döndürür. Dişli, motorun torkunu artırır ve hızını düşürür. Dişliler vidayı döndürür. Vida üzerindeki somun uzatma borusuna takılmıştır ve vidanın döndüğü yöne göre içeri ve dışarı şekilde hareket eder.
Motor, vidayı döndüren dişlileri döndürür
Motor, vidayı döndüren dişlileri döndürür
Çoğu aktüatörde, motor çalışmadığında yükü tutacak bir sarma fren yayı bulunmaktadır. Sarma fren yayı mekanik bir cihazdır ve yükü her iki yönde güç kullanmadan çekerek veya iterek tutar.
Kılavuz vida ile bilyalı vida karşılaştırması
Bazı aktüatörler bir kılavuz vida ve bazı bilyalı vidalar kullanılarak yapılır. Aralarındaki fark hakkında daha fazla bilgi almak için aşağıdaki videoyu izleyin.
