Układy prowadzenia RoundRail - 1CA / 1PA — z podparciem pełnym
Szczegóły produktów
Numery części 1CA i 1PA to prowadnice liniowe z podparciem pełnym. Prowadnice liniowe z podparciem pełnym są przeznaczone do zastosowań z maksymalnymi obciążeniami (w dół i bocznymi) bez troski o ugięcie wału.
Elementy i właściwości:
- Łożyska Super Smart Ball Bushing
- Nieograniczone długości ruchu bez kwestii związanych z obróbką krawędzi odniesienia lub wyrównaniem spoin doczołowych
- Wersje odporne na korozję dla lepszej wydajności w trudnych środowiskach.
- 1CA mają wymiary imperialne, a 1PA metryczne
- (2) Otwarte tuleje kulkowe Super Smart w obu
- (2) Pojedyncze zespoły łożyskowe
- (1) Podwójny zespół łożyskowy
- (1) Zespół szyny podparcia wału

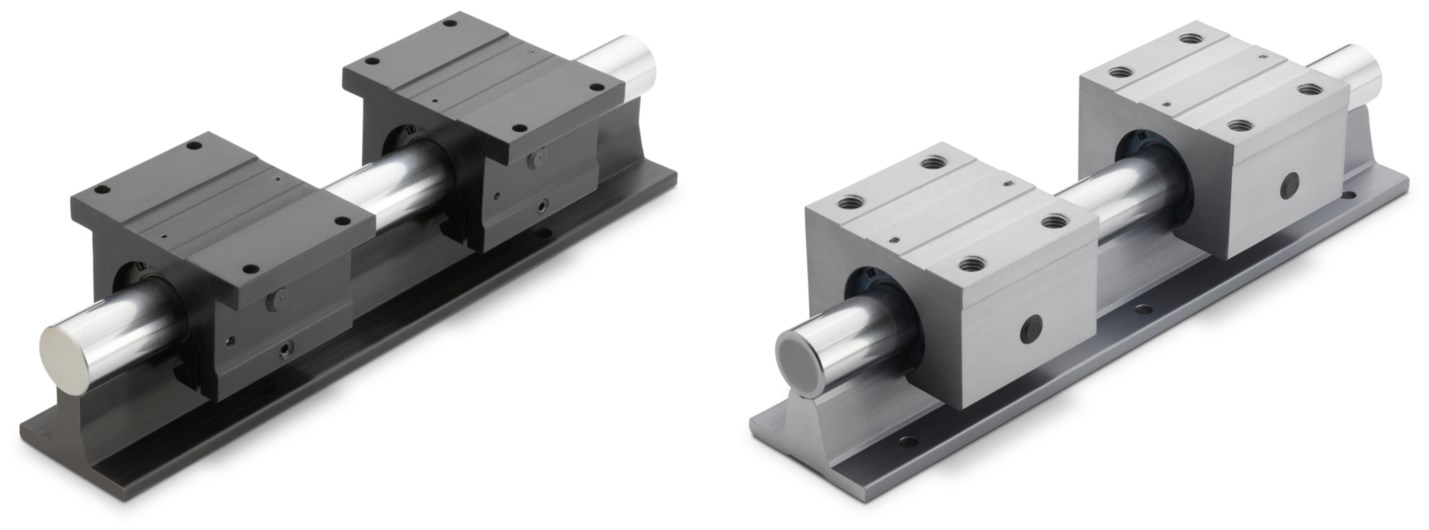

Na powyższym rysunku po lewej stronie znajduje się 1CA (imperialne), a po prawej 1PA (metryczne). Oba są przedstawione z opcją jednego zespołu łożyskowego.
Na powyższym rysunku po lewej stronie znajduje się 1CA (imperialne), a po prawej 1PA (metryczne). Oba są przedstawione z opcją jednego zespołu łożyskowego.
Właściwości 1CA:
- Wymiary imperialne
- Czarne zespoły łożyskowe i podpora szyny
- Otwory montażowe w zespole łożyskowym i podporze szyny na wskroś
Właściwości 1PA:
- Wymiary metryczne
- Szare zespoły łożyskowe i podpora szyny
- Gwintowane otwory montażowe w zespole łożyskowym
- Otwory montażowe w podporze szyny na wskroś
