Sistemas de guías RoundRail - 1CA/1PA: con apoyo continuo
Detalles de productos
Los números de pieza 1CA y 1PA corresponden a guías lineales con apoyo continuo. Las guías lineales con apoyo continuo permiten aplicaciones con carga descendente y lateral sin riesgo de flexión del eje.
Características:
- Rodamientos Ball Bushing Super Smart
- Longitudes de carrera arbitrariamente largas sin preocuparse por bordes de referencia mecanizados ni alineación de uniones a tope
- Versiones resistentes a la corrosión para un rendimiento superior en entornos exigentes.
- Las unidades 1CA son en sistema imperial, mientras que las 1PA son en sistema métrico
- (2) rodamientos Super Smart abiertos con una de las siguientes opciones:
- (2) chumaceras simples
- (1) chumacera doble
- (1) conjunto de riel de apoyo del eje

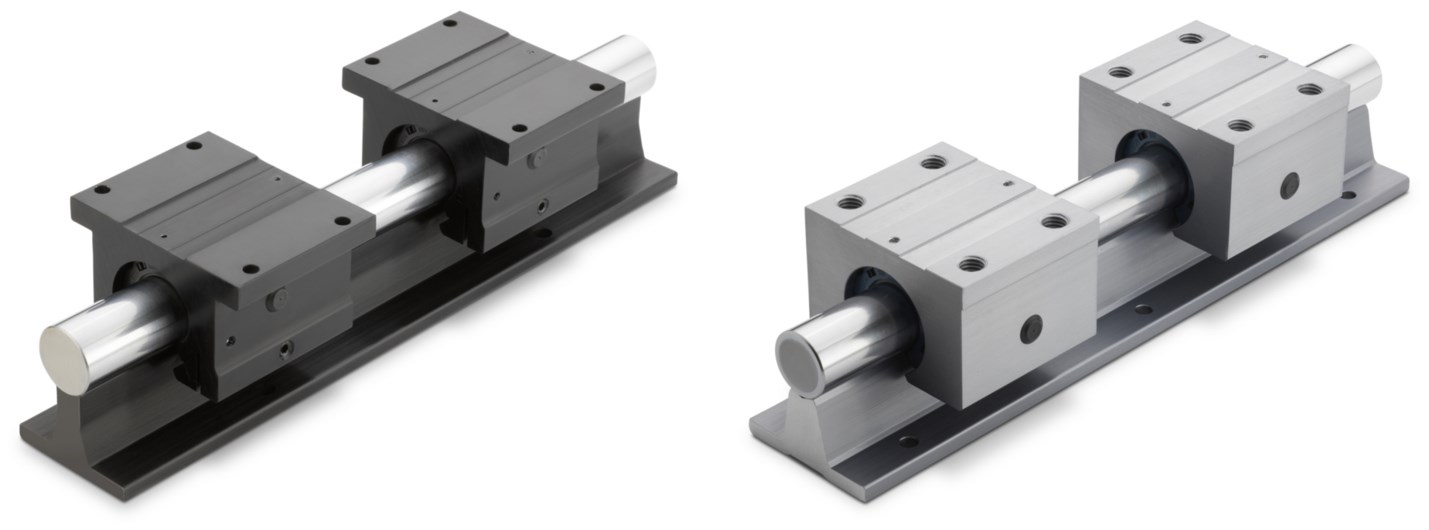

En la imagen anterior, el 1CA (sistema imperial) está a la izquierda y el 1PA (sistema métrico), a la derecha. Ambos se muestran con la opción de dos chumaceras simples.
En la imagen anterior, el 1CA (sistema imperial) está a la izquierda y el 1PA (sistema métrico), a la derecha. Ambos se muestran con la opción de dos chumaceras simples.
Características del 1CA:
- Tamaños en sistema imperial
- Chumaceras y apoyos del riel de color negro
- Orificios de montaje pasantes en la chumacera y el apoyo del riel
Características del 1PA:
- Tamaños en sistema métrico
- Chumaceras y apoyo del riel de color gris
- Orificios de montaje roscados en la chumacera
- Orificios de montaje pasantes en el apoyo del riel
