Sistemi guida RoundRail - 1CA / 1PA - Con supporto continuo
Dettagli dei prodotti
I codici componente 1CA e 1PA indicano guide lineari a supporto continuo. Le guide lineari a supporto continuo sono progettate per le applicazioni a massimo carico (verso il basso e laterale) senza problemi di deformazione dell'albero.
Caratteristiche:
- Cuscinetti a boccola Super Smart
- Lunghezze di corsa illimitate senza problemi di allineamento del giunto di testa o dei bordi di riferimento lavorati.
- Versioni resistenti alla corrosione per prestazioni migliori negli ambienti difficili.
- 1CA presenta misure in pollici, mentre 1PA presenta misure metriche
- (2) Cuscinetti a sfere aperti Super Smart in uno dei due
- (2) Supporti intermedi singoli
- (1) Supporto intermedio doppio
- (1) Gruppo rotaia di supporto dell'albero

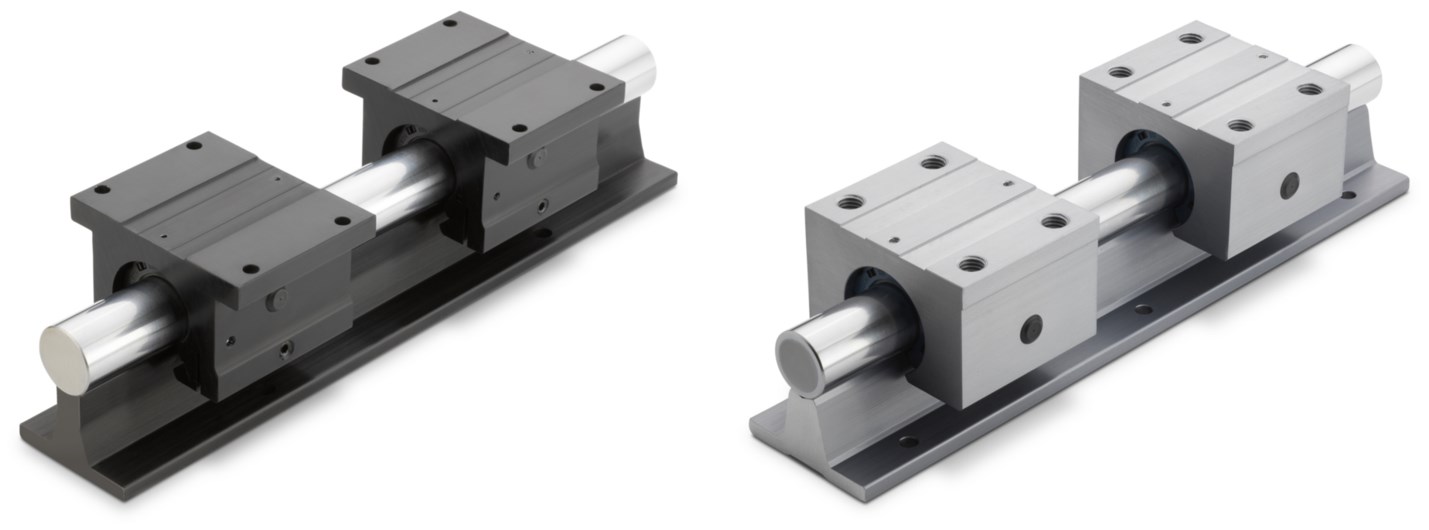

Nell'immagine qui sopra, 1CA (pollici) si trova a sinistra, mentre a destra c'è 1PA (metrico). Entrambi vengono mostrati con l'opzione a due supporti intermedi singoli.
Nell'immagine qui sopra, 1CA (pollici) si trova a sinistra, mentre a destra c'è 1PA (metrico). Entrambi vengono mostrati con l'opzione a due supporti intermedi singoli.
1CA prevede:
- Misure in pollici
- Supporti intermedi e supporto guida neri
- Fori di montaggio passanti nel supporto intermedio e nel supporto guida
1PA prevede:
- Misure metriche
- Supporti intermedi e supporto guida grigi
- Fori di montaggio filettati nel supporto intermedio
- Fori di montaggio passanti nel supporto guida
