Dettagli dei prodotti

I codici componente 1BA e 1NA indicano guide lineari con supporto alle estremità. Le guide lineari con supporto alle estremità sono utili per i vuoti intermittenti.

Caratteristiche:

Cuscinetti a boccola chiusi Super Smart
1BA presenta misure in pollici, mentre 1NA presenta misure metriche
Sono disponibili versioni resistenti alla corrosione

Componenti:

(2) Cuscinetti a sfere Super Smart in uno dei due

(2) Supporti intermedi singoli
(1) Supporto intermedio doppio

(1) Albero 60 Case
(2) Blocchi di supporto terminali per albero

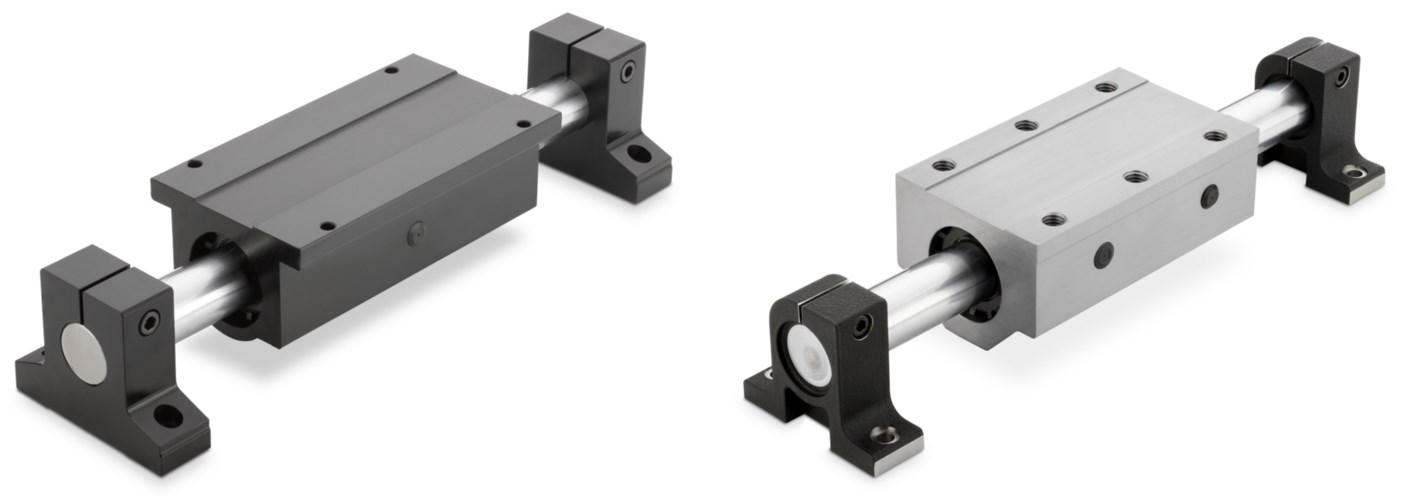

Nell'immagine qui sopra, 1BA (pollici) si trova a sinistra, mentre a destra c'è 1NA (metrico). Entrambi vengono mostrati con l'opzione a supporto intermedio doppio.

1BA prevede:

Misure in pollici
Supporti intermedi e supporto estremità neri
Fori di montaggio passanti nel supporto intermedio e nel supporto estremità

1NA prevede:

Misure metriche
Supporti intermedi grigi
Fori di montaggio filettati nel supporto intermedio
Fori di montaggio passanti nel supporto dell'estremità
