Thomson Linear Motion Optmized
Układy prowadzenia RoundRail - 2CA — z oprawą na podwójny wał
Szczegóły produktów
Numery części 2CA oznaczają prowadnice liniowe z podwójnym wałem z podparciem końcowym z oprawą łączącą wały. Konstrukcja maksymalizuje moment obrotowy i bardzo poprawia charakterystykę ugięcia. Należy ich używać w zastosowaniach podpartych na końcach, gdy wymagana jest wyższa sztywność.
Elementy i właściwości:
- Łożyska Super Smart Ball Bushing
- Dwie wstępnie wyrównane równoległe szyny prowadzące z oprawą łączącą (zespawane ze sobą) dla szybkiej i łatwej instalacji.
- Konstrukcja pozioma lub pionowa
- Wymiary imperialne
- Czarny wózek i podpora końcowa
- Gwintowane otwory montażowe w wózku
- Pogłębiane otwory montażowe w podporze końcowej na wskroś
- (1) Zintegrowany wózek
- (4) Otwarte łożyska Super Smart Ball Bushing
- (1) Podwójny wał z oprawą
- (2) Podpory końcowe

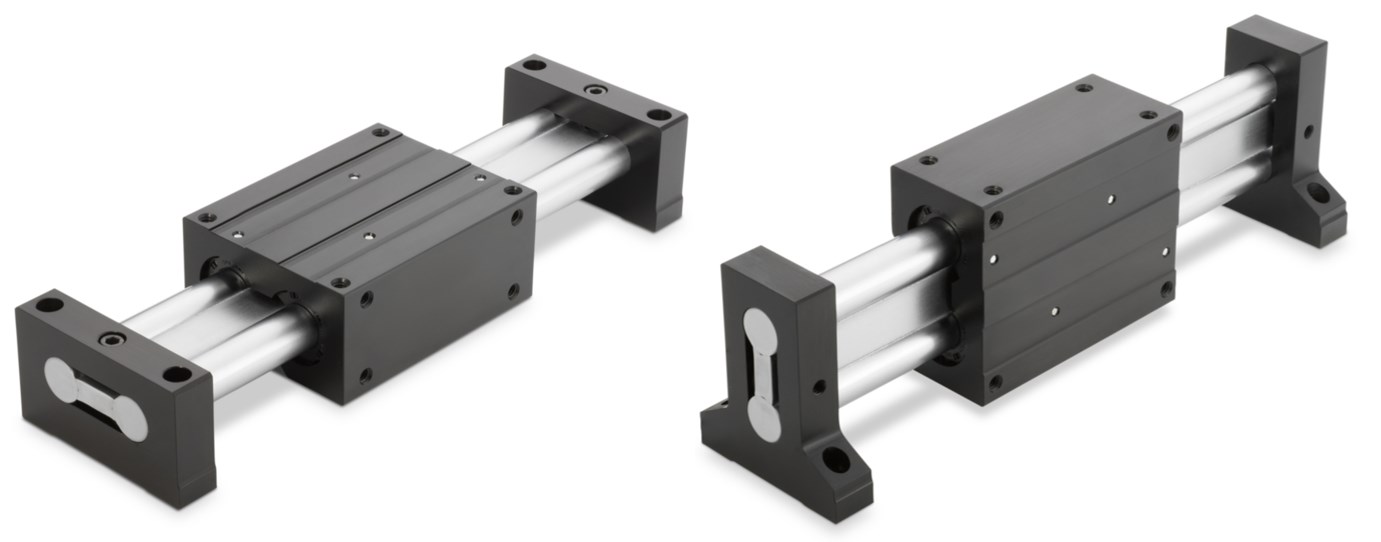

2CA. Na powyższym zdjęciu po lewej stronie przedstawiono konfigurację poziomą, a po prawej — pionowa.
