설계 및 이론

일반적으로 프로파일 레일은 다음 3가지 레일 장착 유형 중 하나를 사용해 제조됩니다.

장착 방법은 레일이 제조된 방식에 따라 결정됩니다. 레일 장착 스타일은 캐리지 호환성에 영향을 미치지 않습니다.

상단 장착부 볼트가 있는 레일은 상단에서 장착 구멍을 통과하여 카운터보어되어 있습니다. 이 레일은 둥근머리렌치볼트로 표면에 장착할 수 있습니다. 설치 후, 원하는 경우 레일의 장착 구멍을 구멍 캡이나 얇은 필름(테이프)으로 덮을 수 있습니다.

상단 볼트는 가장 인기 있는 레일 장착 옵션입니다. 일부 프로파일 레일 디자인은 상단 버전의 볼트로 제공됩니다.

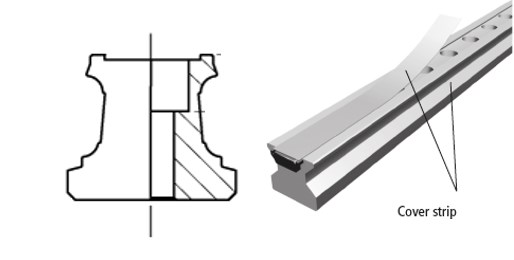

커버 스트립 레일이 있는 상단의 볼트는 커버 스트립용 레일의 상단에 홈이 추가되어 있는 상단 레일의 볼트와 동일합니다. 커버 스트립은 설치 후 홈 안으로 밀어 넣을 수 있습니다.

하단 볼트를 장착할 수 있도록 레일 하단에 테이퍼 구멍이 있습니다. 따라서 레일 상단이 매끄럽고 깨끗하므로 이물질이 쌓이거나 레일 캡을 걱정할 필요가 없습니다. 단점은 볼트를 설치하기 위해 장착 표면의 아래쪽으로 접근해야 한다는 점입니다.
