Układy prowadzenia RoundRail - Przegląd konstrukcji
Budowa i teoria
Urządzenie zapewniające prowadzenie elementu poruszającego się w kierunku liniowym jest prowadnicą liniową. Łożyska Ball Bushing, RoundWay lub łożyska ślizgowe, zamontowane na okrągłych wałach, są nazywane „prowadnicami liniowymi z okrągłymi szynami”. Prowadnice liniowe z okrągłymi szynami mogą być podparte na końcach lub w sposób pełny.
Z podparciem końcowym
Okrągłe szynowe prowadnice liniowe z podparciem końcowym są przeznaczone do zastosowań bramowych lub „mostowych”.
Rodzaje z podparciem końcowym:
- Standardowe
- Oprawa na podwójny wałek

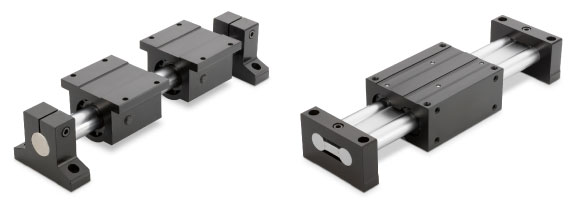

Przykłady oprawy standardowej i na podwójny wałek
Przykłady oprawy standardowej i na podwójny wałek
Z podparciem pełnym
Prowadnice liniowe z podparciem pełnym są najlepsze do zastosowań, w których występują problemy z ugięciem wału lub duże obciążenia. Możliwe są nieograniczone długości ruchu bez problemów związanych z obróbką krawędzi odniesienia lub wyrównaniem spoin doczołowych.
Rodzaje z podparciem pełnym:
- Standardowe
- Z mocowaniem bocznym
- Z podwójnym wałem

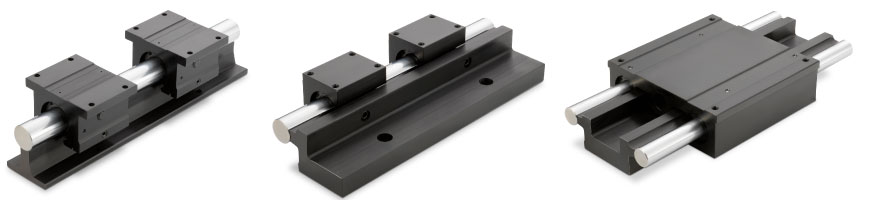

Przykłady standardowe, z mocowaniem bocznym i z podwójnym wałem
