Sistemas de guia RoundRail - Visão geral do design
Design e teoria
Um dispositivo que orienta um item que se desloca em direção linear é uma guia linear. Rolamentos Ball Bushing, rolamentos RoundWay ou buchas planas montadas em eixos redondos são chamados de "guias lineares de trilho redondo". Guias lineares com trilho redondo podem ter suporte na extremidade ou suporte contínuo.
Suporte na extremidade
As guias lineares de trilho redondo com suporte na extremidade são destinadas ao uso em aplicações de estilo pórtico ou aplicações em "ponte".
Estilos do suporte na extremidade:
- Padrão
- Teia do eixo gêmeo

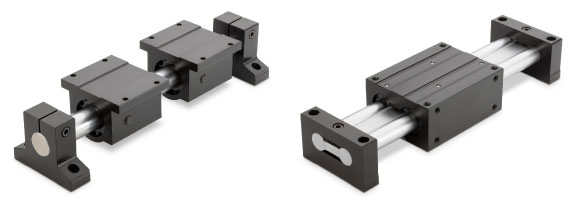

Exemplos de teia do eixo padrão e gêmeo
Exemplos de teia do eixo padrão e gêmeo
Suporte contínuo
Guias lineares com suporte contínuo são mais adequadas para aplicações em que a deflexão do eixo é crítica ou que tenham altas cargas. Comprimentos de deslocamento sem limitação ocorrem sem problemas no caso de bordas de referência usinadas ou alinhamento de junta de topo.
Estilos de suporte contínuo:
- Padrão
- Montagem lateral
- Eixo duplo

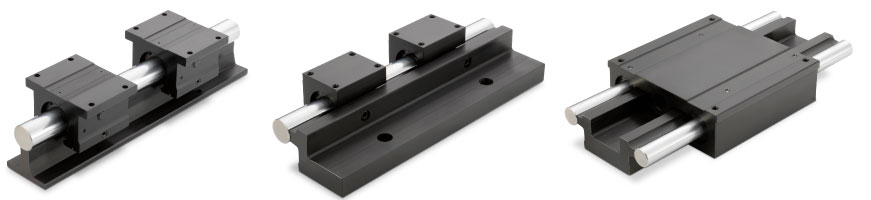

Exemplos de estilos padrão, lateral e de eixo duplo
