RoundRail Kılavuz Sistemleri - Tasarım Genel Bakışı
Tasarım ve Teori
Lineer yönde hareket eden bir öğe için kılavuzluk sağlayan bir cihaz, lineer kılavuzdur. Yuvarlak millere monte edilmiş bilyalı burç yatakları, roundWay yataklar veya düz burçlara "yuvarlak ray lineer kılavuzlar" denir. Yuvarlak ray lineer kılavuzlar uç destekli veya sürekli destekli olabilir.
Uç Destekli
Uç destekli yuvarlak lineer kılavuzlar, kızak stili veya ‘köprü’ uygulamalarında kullanmak için bulunmaktadır.
Uç destekli gelen stiller:
- Standart
- İkili mil ağı

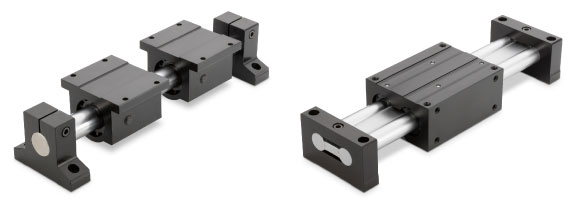

Standart ve İkili mil ağı örnekleri
Standart ve İkili mil ağı örnekleri
Sürekli Destekli
Sürekli destekli lineer kılavuzlar, mil sapması veya yüksek yüklerin sorun oluşturduğu uygulamalar için en iyi seçimdir. İşlenmiş referans kenarları veya küt eklemlerin hizalanmasında bir sorun oluşturmadan sınırsız hareket uzunlukları mümkündür.
Sürekli destekli stiller:
- Standart
- Yandan monteli
- Çift mil

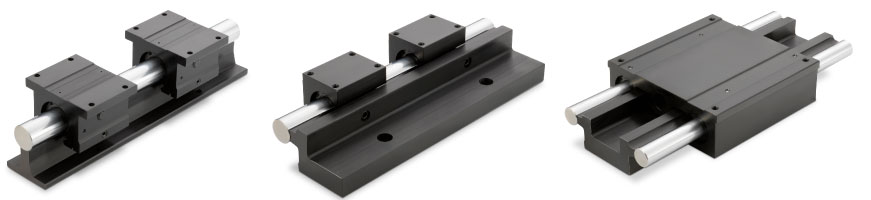

Standart, yan ve çift mil örnekleri
