Sistemas de guías RoundRail - Descripción general del diseño
Diseño y teoría
Una guía lineal es un dispositivo que guía una pieza que se desplaza en dirección recta. Los rodamientos Ball Bushing, los rodamientos RoundWay y los cojinetes lisos montados sobre un eje redondo se conocen como "guías lineales de rieles redondos". Las guías lineales de rieles redondos pueden tener apoyos en los extremos o apoyo continuo.
Apoyos en los extremos
Las guías lineales de rieles redondos con apoyos en los extremos se usan para aplicaciones tipo pórtico o tipo puente.
Las guías con apoyos en los extremos vienen en los siguientes estilos:
- Estándar
- Ejes duales con refuerzo

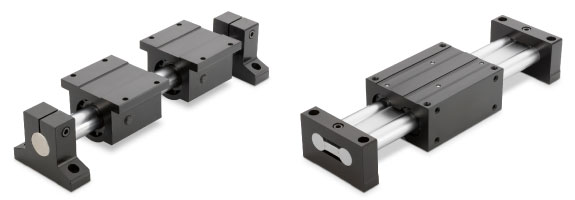

Ejemplos de ejes estándar y duales con refuerzo
Ejemplos de ejes estándar y duales con refuerzo
Con apoyo continuo
Las guías lineales con apoyo continuo son ideales para aplicaciones con cargas elevadas o en las que exista riesgo de flexión del eje por otros motivos. Se pueden alcanzar longitudes de carrera arbitrariamente largas sin preocuparse por bordes de referencia mecanizados ni alineación de uniones a tope.
Estilos con apoyo continuo:
- Estándar
- Montaje lateral
- Doble eje

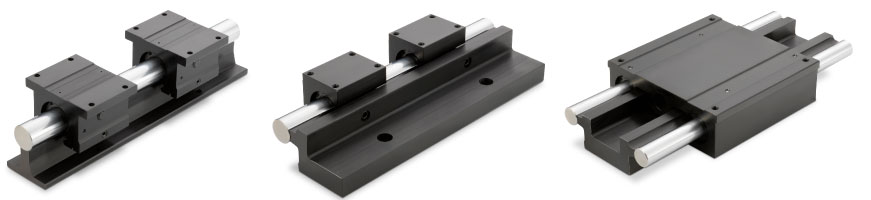

Ejemplos de ejes estándar, laterales y dobles
