RoundRail 가이드 시스템 - 설계 개요
설계 및 이론
선형 방향으로 이동하는 항목에 대한 유도 기능을 제공하는 장치는 선형 가이드입니다. 원형 샤프트에 조립된 볼 부싱 베어링, roundWay 베어링 또는 플레인 베어링 어셈블리를 "원형 레일 선형 가이드"라고 부릅니다. 원형 레일 선형 가이드는 엔드 지지대 또는 지속 지지대일 수 있습니다.
엔드 지지대
엔드 지지대 원형 레일 선형 가이드는 갠트리 스타일로 사용하거나 '브리지' 응용분야에 사용할 수 있습니다.
지원되는 엔드 스타일:
- 표준
- 트윈 샤프트 웹

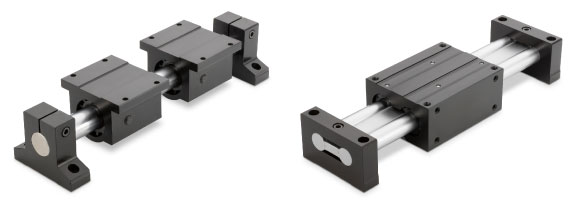

표준 및 트윈 샤프트 웹 예
표준 및 트윈 샤프트 웹 예
지속 서포트
지속 지지대 선형 가이드는 샤프트 편향이 우려되거나 하중이 높은 응용분야에 가장 적합합니다. 가공된 기준 모서리 또는 버트 연결부 정렬 문제 없이 제한 없는 이동 길이가 가능합니다.
지속 지지대 스타일:
- 표준
- 측면 장착
- 이중 샤프트

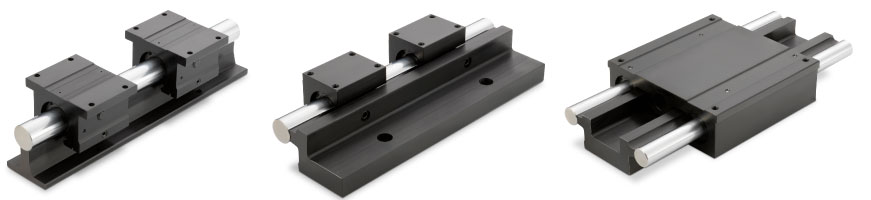

표준, 측면 및 이중 샤프트 예
