Dettagli dei prodotti

I blocchi di supporto terminali Thomson si agganciano all'albero e lo tengono in posizione. I blocchi sono dotati di fori di montaggio passanti che permettono di imbullonarli alla superficie di montaggio.

I blocchi di supporto delle estremità sono disponibili in due configurazioni di montaggio:

Montaggio su base
Montaggio su flangia

Questo video mostra le tipologie di supporto alle estremità

Montaggio su base

I supporti per il montaggio su base sostengono l'albero in posizione parallela alla superficie di montaggio.

Albero parallelo al montaggio

I supporti per il montaggio su base sono disponibili con:

Altezza standard. I codici componente iniziano con SB.
Profilo basso. Il codice componente inizia con ASB.

I codici componente che riportano una "M" dopo SB o ASB hanno fori dal diametro metrico per l'uso con alberi di diametro metrico. Esempio SBM16 è un blocco dal profilo standard per l'uso su albero da 16 mm.

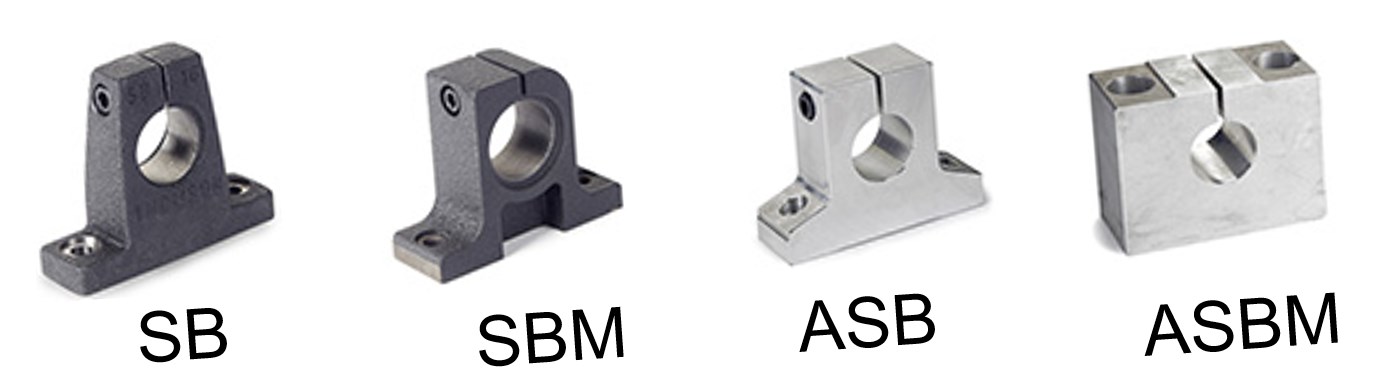

Blocchi per montaggio su base

Montaggio su flangia

I supporti per il montaggio su flangia sostengono l'albero in posizione perpendicolare alla superficie di montaggio.

Albero perpendicolare al montaggio

I codici componente dei supporti per montaggio su flangia iniziano con FSB (Flange mount Support Block). Tali supporti vengono montati utilizzando i 4 fori passanti di montaggio. Per gli alberi con misure in pollici è disponibile un solo stile.

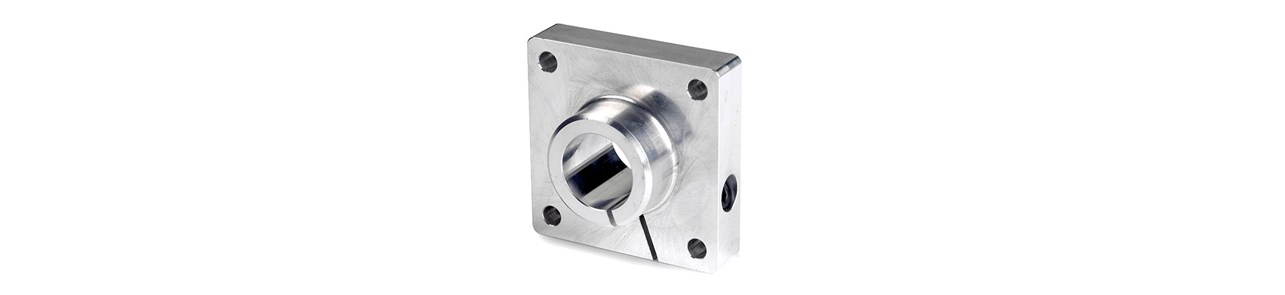

Supporti per il montaggio su flangia (FSB)
