Arbre de transmission - Supports d’extrémité
Détails du produit
Les blocs de support d’extrémité Thomson se fixent à l’arbre pour le maintenir en position. Les blocs sont munis de trous de fixation passants qui peuvent être utilisés pour les boulonner à la surface de montage.
Les références qui ont un « M » après SB ou ASB ont des alésages de diamètre métrique à utiliser avec des arbres de diamètre métrique. L’exemple SBM16 serait un bloc de profil standard à utiliser sur un arbre de 16 mm.
Les blocs de support d’extrémité sont disponibles en deux configurations de montage :
- Montage à embase
- Montage à bride
Cette vidéo aborde les types de support d’extrémité
Embase
Les blocs de support de l’embase soutiennent l’arbre parallèlement à la surface de montage.
Arbre parallèle au support
Arbre parallèle au support
Les blocs d’embase sont disponibles en :
- Hauteur standard. Les références commencent par SB.
- Profil rabaissé. Les références commencent par ASB.
Les références qui ont un « M » après SB ou ASB ont des alésages de diamètre métrique à utiliser avec des arbres de diamètre métrique. L’exemple SBM16 serait un bloc de profil standard à utiliser sur un arbre de 16 mm.

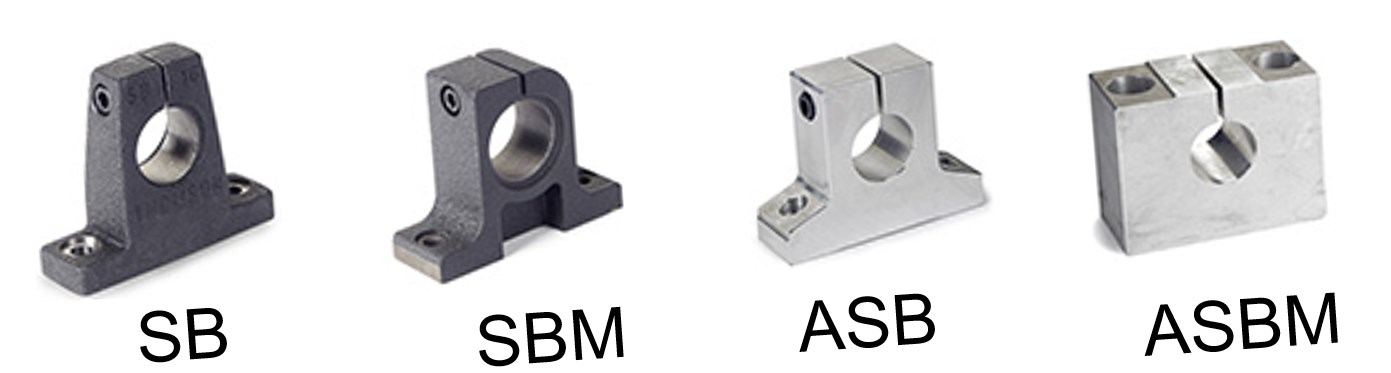

Blocs d’embase
Blocs d’embase
Montage à bride
Les blocs de support de montage à bride soutiennent l’arbre perpendiculairement à la surface de montage.
Arbre perpendiculaire au support
Arbre perpendiculaire au support
Les références de bloc de support de montage à bride commencent par FSB. Ces blocs de support se montent à l’aide des 4 trous de fixation passants. Un style est proposé pour les arbres en pouces.

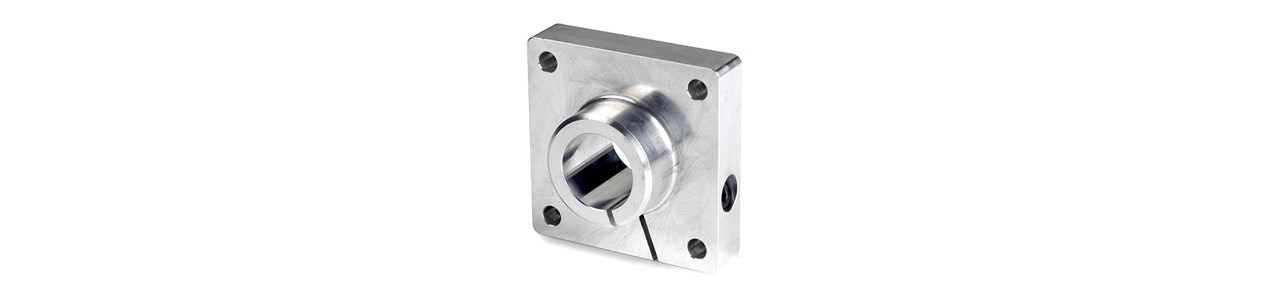

Bloc de support de montage à bride (FSB)
