Eixos - Suportes na extremidade
Detalhes do produto
Os blocos de suporte na extremidade da Thomson são afixados ao eixo para mantê-los na posição. Os blocos vêm com orifícios transversais de montagem que permitem o aparafusamento na superfície de montagem.
Os números de peça que têm "M" após SB ou ASB têm orifícios de diâmetro em unidades de medida métricas para uso com eixos de diâmetro em unidades de medida métricas. Por exemplo, SBM16 seria um bloco de perfil padrão para uso em um eixo de 16 mm.
Blocos de suporte na extremidade estão disponíveis em duas configurações de montagem:
- Montagem na base
- Montagem no flange
Este vídeo trata dos tipos de suporte na extremidade
Montagem na base
Os blocos de suporte de montagem na base dão apoio ao eixo paralelamente à superfície de montagem.
Eixo paralelo à montagem
Eixo paralelo à montagem
Os blocos de suporte de montagem na base estão disponíveis com:
- Altura padrão. Os números de peça começam com SB.
- Perfil mais baixo. Os números de peça começam com ASB.
Os números de peça que têm "M" após SB ou ASB têm orifícios de diâmetro em unidades de medida métricas para uso com eixos de diâmetro em unidades de medida métricas. Por exemplo, SBM16 seria um bloco de perfil padrão para uso em um eixo de 16 mm.

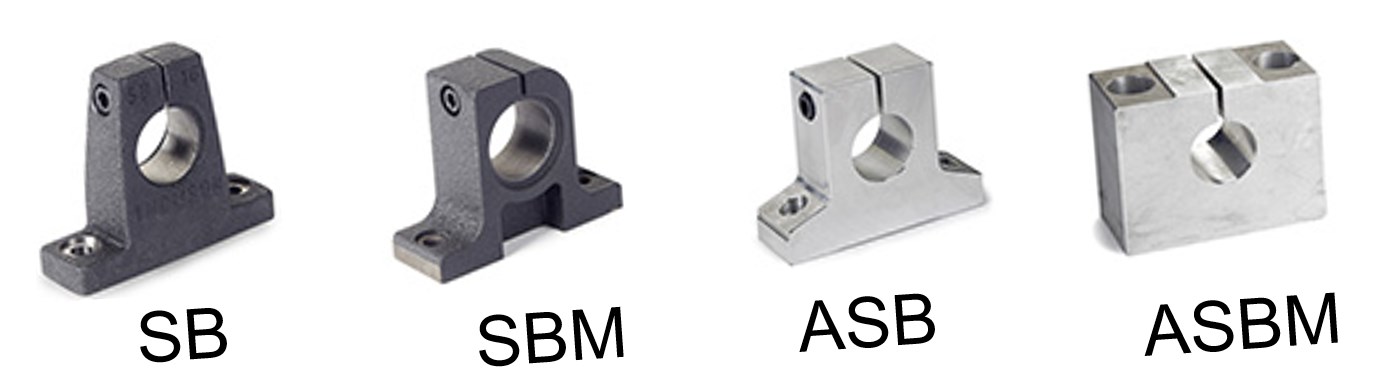

Blocos de montagem na base
Blocos de montagem na base
Montagem no flange
Os blocos de suporte de montagem no flange dão apoio ao eixo perpendicular à superfície de montagem.
Eixo perpendicular à montagem
Eixo perpendicular à montagem
Os números de peça de blocos de suporte de montagem no flange começam com FSB. Esses blocos de suporte são montados usando os 4 orifícios de montagem transversais. Há opção de um estilo para o eixo dimensionado em polegadas.

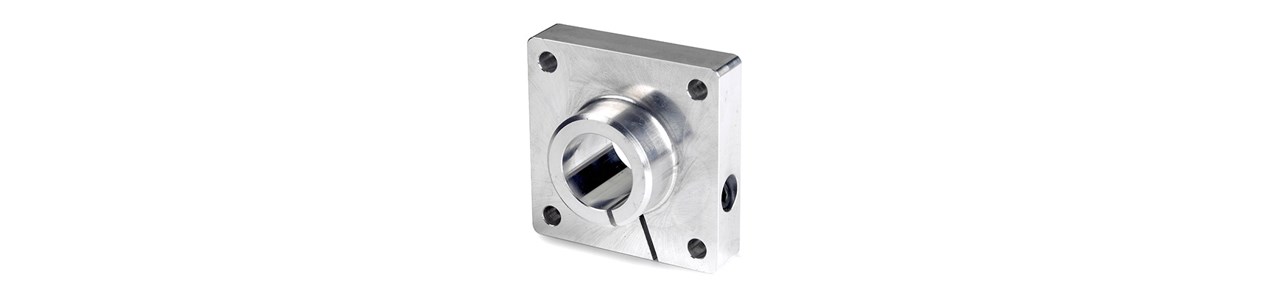

Bloco de suporte de montagem no flange (FSB)
