Thomson uç destek blokları, mili yerinde tutmak için mile kenetlenir. Bloklar, montaj yüzeyine cıvatalanmak için açık montaj delikleriyle gelir.
SB veya ASB'den sonra “M” gelen parça numaraları, Metrik çaplı mil tertibatında kullanım için Metrik çaplı deliklere sahiptir. örneğin, 16 mm mil kullanımı için SBM16 standart profil bloğu olacaktır.
Uç destek blokları, iki montaj konfigürasyonunda kullanılabilir:
- Taban montajı
- Flanş montajı
Bu videoda uç desteği tiplerinden bahsedilmektedir
Taban Montajı
Taban montajı destek blokları, montaj yüzeyine paralel duran mili destekler.
Montaj yüzeyine paralel mil
Montaj yüzeyine paralel mil
Taban montaj blokları şu şekillerde mevcuttur:
- Standart yükseklik. Parça numaraları SB ile başlar.
- Alçak profil. Parça numarası ASB ile başlar.
SB veya ASB'den sonra “M” gelen parça numaraları, Metrik çaplı mil tertibatında kullanım için Metrik çaplı deliklere sahiptir. örneğin, 16 mm mil kullanımı için SBM16 standart profil bloğu olacaktır.

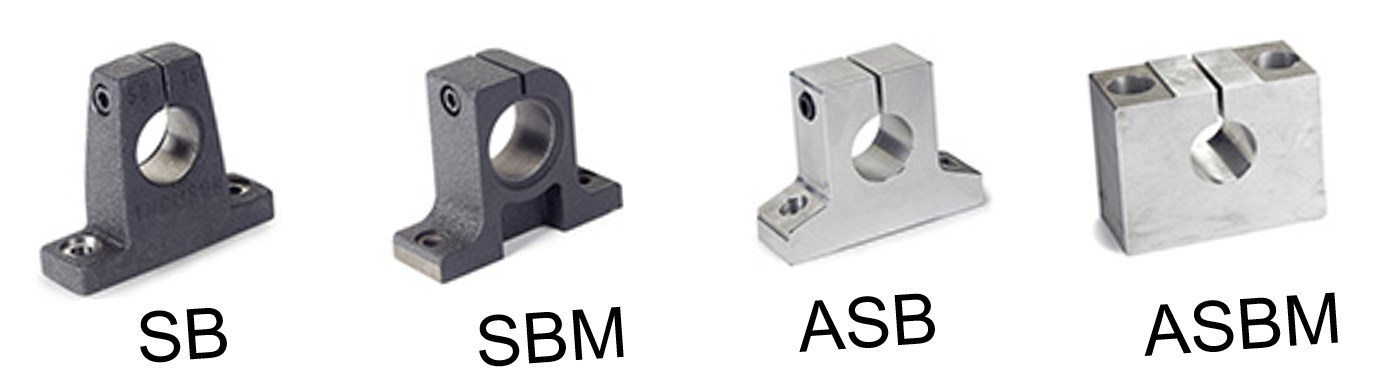

Taban montaj blokları
Taban montaj blokları
Flanş Montajı
Flanş montajı destek blokları, montaj yüzeyine dikey duran mili destekler.
Montaj yüzeyine dikey duran mil
Montaj yüzeyine dikey duran mil
Flanş montajı Destek Bloku parça numaraları FSB ile başlar. Bu destek bloğu montaj tertibatı 4 açık montaj deliği kullanır. Bir stili inç boyutu mil tertibatı için önerilir.

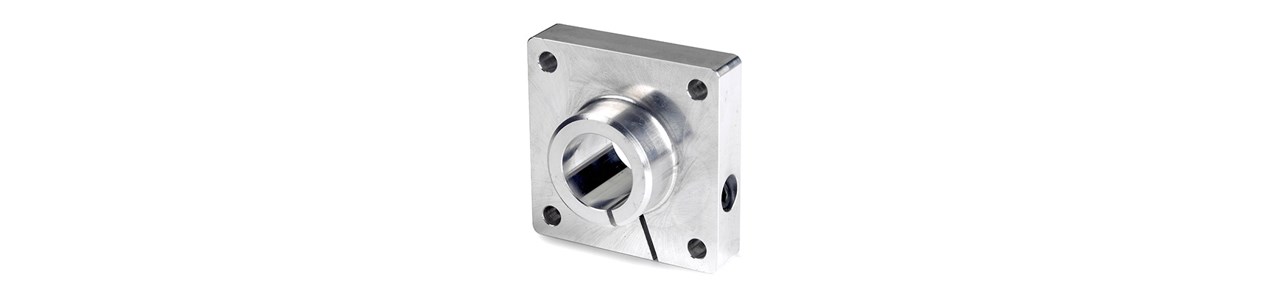

Flanş montajı destek bloku (FSB)
