Dettagli dei prodotti

Da oltre 70 anni, Thomson fornisce lavorazioni speciali e personalizzate sui sistemi ad alberi lineari 60 Case®. I nostri tecnici esperti eseguono un gran numero di lavorazioni speciali sulle estremità o sulla lunghezza dell'albero e creano il componente perfetto per la vostra applicazioni. I sistemi ad alberi standard, disponibili a magazzino, possono essere tagliati sulla base di specifiche tolleranze di lunghezza. Inoltre, se necessario, è possibile praticare nell'albero diversi fori radiali e filettati. Gli alberi possono essere forniti con piste piane, sedi per chiavette e diametri ridotti. Gli alberi possono anche essere placcati.

Gli interventi di lavorazione speciali comportano un sovrapprezzo. Per conoscere il costo per un progetto specifico, richiedete un preventivo inviando i vostri disegni e descrizioni tecniche a Thomson (thomson@thomsonlinear.com).

Tolleranze per lunghezze speciali

La tolleranza per lunghezze standard è di ± per alberi inferiori a 2" di diametro e ± 1/16" per diametri uguali o superiori a 2". È possibile raggiungere tolleranze per lunghezze speciali di ± 0,010", ± 0,005" e ± 0,002" su alberi aventi un diametro massimo di 4".

Tolleranze di rettilineità speciali

La rettilineaità standard è di 0,001" per piede, cumulativa (0,002" TIR). La tolleranza di rettilineaità speciale è di 0,0005" per piede, cumulativa (0,001" TIR), per tutti i diametri.

Lavorazione speciale dell'albero

Per tutti i requisiti di lavorazione con estremità tornite, Thomson prevede la ricottura dell'estremità. Il processo di ricottura può causare un trasferimento del calore per circa 1/4" - 1/2" dalla zona lavorata (a seconda del diametro esterno principale dell'albero). La durezza del diametro principale dell'albero vicino alla zona lavorata risulterà inferiore al livello Rockwell per quel materiale. Se gli effetti della ricottura non sono accettabili, possono essere usati altri metodi di lavorazione che evitano che il diametro principale si ammorbidisca, ma a costi più elevati.

Qui di seguito sono indicati alcuni esempi di lavorazioni speciali delle estremità degli alberi.

Cianfrino
Eventuali bave sui bordi degli alberi tagliati a una determinata lunghezza vengono eliminate. La smussatura corrisponde a circa:
1/32” x 45˚ per i diametri inferiori a 1"
1/16” x 45˚ per i diametri uguali o maggiori di 1"
Smussature speciali o smussature di dimensioni speciali comportano un sovrapprezzo.

Cianfrino

Diametro dell'albero filettato
Le filettature standard sono Unified National Coarse o Unified National Fine, Classe 2-A. Gli alberi vengono ricotti e risultano morbidi intorno alla circonferenza delle zone filettate all'interno dell'involucro.

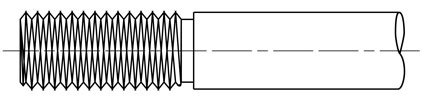

Estremità filettata

Diametri ridotti
La tolleranza per il diametro standard sui diametri ridotti è ± 0,001". È disponibile una tolleranza speciale ± 0,0001". La fuoriuscita rientra nella lettura dell'indicatore totale di 0,001". Gli alberi nelle sezioni ridotte all'interno dell'involucro sono ricotti e morbidi. È disponibile anche la riduzione del diametro dell'albero in due fasi.

Diametro ridotto e riduzione in due fasi

Fori radiali
È possibile praticare nell'albero vari fori radiali
Forati e filettati fino al centro dell'albero
Forati e filettati attraverso tutto l'albero
Praticati e controforati
Fori passanti
Fori passanti alesati
La tolleranza di posizionamento e allineamento tipica è di ± 0,010". L'albero verrà ricotto e risulterà più morbido intorno alla circonferenza della parte forata. Filetti in U.N.C. o U.N.F., Classe 2-B. La tolleranza del diametro dei fori può arrivare a ± 0,001".

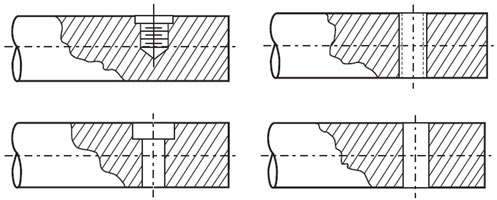

Esempi di fori radiali

Punto forato per grano
Tolleranza di posizionamento ± 1/64”. Capacità di ± 0,002". Dimensioni dei fori 1/8" a 3/4".

Punto forato

Fori coassiali
Filetto U.N.C. o U.N.F. Classe 2-B Concentricità ± 0,005”. Alcuni diametri e materiali vengono ricotti e restano morbidi intorno alla circonferenza. NB: i fori possono anche trovarsi vicino ai bulloni. La tolleranza di posizionamento è di 0,010".

Foro coassiale

Scanalatura anelli di bloccaggio
Le tolleranze di posizionamento tra le scanalature sono ± 1/64” o ± 0,005”. La tolleranza di ± 0,005” per la spaziatura massima delle scanalature per gli anelli è 96".

Scanalatura anelli di bloccaggio

Unire più alberi
È possibile unire due o più alberi insieme per ottenere una lunghezza maggiore. Qui di seguito vengono descritti alcuni dei metodi possibili:
Giunti filettati e rettificati: per alberi di diametro da 3/4" a 4" e 20 mm a 80 mm, per lunghezze fino a 20 piedi (6 m).
Giunti con spina: con concentricità ± 0,010" per alberi di diametro tra 1/2" a 4" e 12 mm a 80 mm.
Giunti di testa: da considerare come la soluzione più economica, prima di altre alternative. Estremità lavorate quadrate, senza smusso. Disponibile per tutti gli alberi con diametri nominali

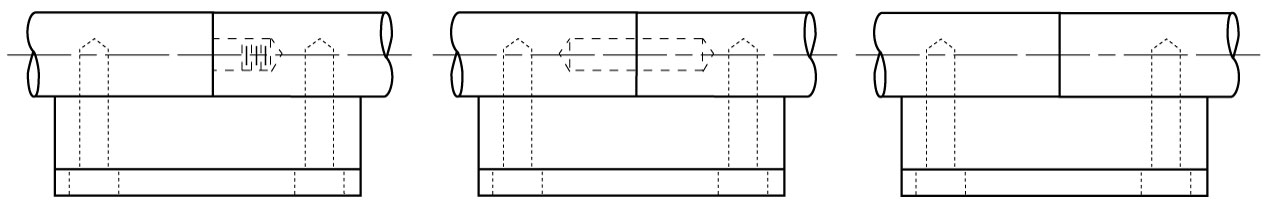

Giunti filettati e rettificati - Giunto a spina - Giunto di testa

Piste piane
Gli alberi possono essere lavorati per avere una o più piste piane. La tolleranza di posizionamento è la seguente:
Una pista piana: tolleranza di posizionamento ± 0,015”.
Più piste piane: tolleranza di posizionamento e allineamento ± 0,005”.
Non sono disponibili piste piane che si estendono su una parte importante o l'intera lunghezza dell'albero. Il taglio di lunghe sezioni nello strato temprato causerebbe una notevole deformazione e i conseguenti costi di rettifica sarebbero proibitivi.

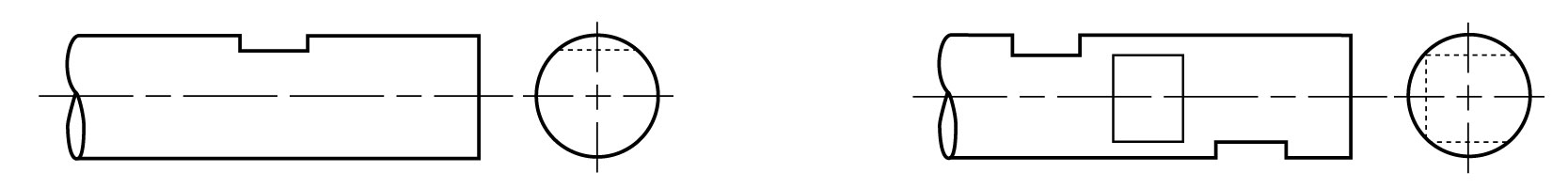

Una pista piana - Tre piste piane

Sedi per chiavette
Le sedi per le chiavette devono essere quadrate, piane o di standard americano Woodruff. Disponibile per tutti gli alberi con diametri nominali tra 1/2" a 4".

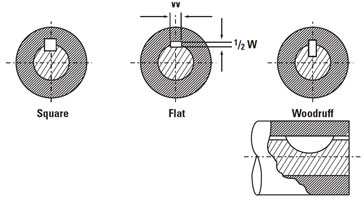

Tre esempi di sedi per chiavette
