정밀 선형 구동기 - ECT 및 T 시리즈 액세서리

정밀 선형 구동기를 장착하려면 적합한 장착 및 어댑터 옵션을 선택해야 합니다. 여러 가지 다양한 옵션 중에서 선택할 수 있습니다. 그러나 ECT 및 T 구동기는 사용할 수 있는 장착 구멍 및 T-슬롯이 기본 제공됩니다.

사용 가능한 장착 액세서리는 다음과 같습니다.

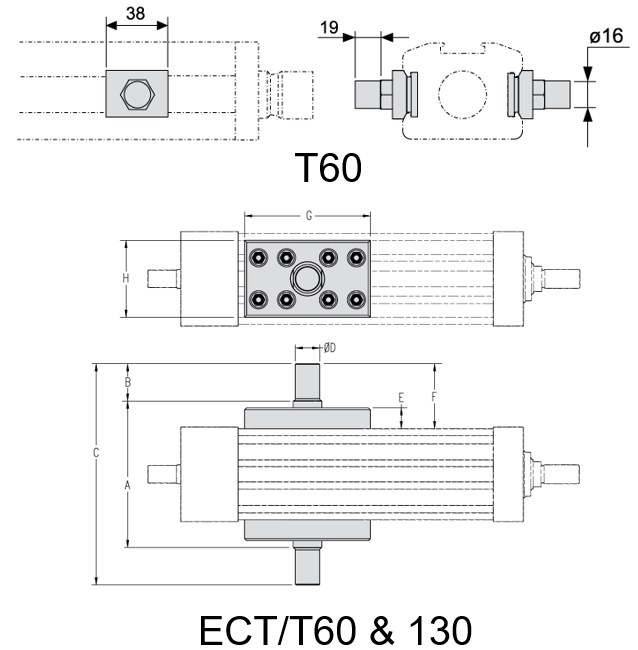

고객이 프로파일을 따르는 위치를 자유롭게 조정할 수 있습니다. 트러니언 브래킷 키트는 T60에 별도로 사용할 수 있습니다.

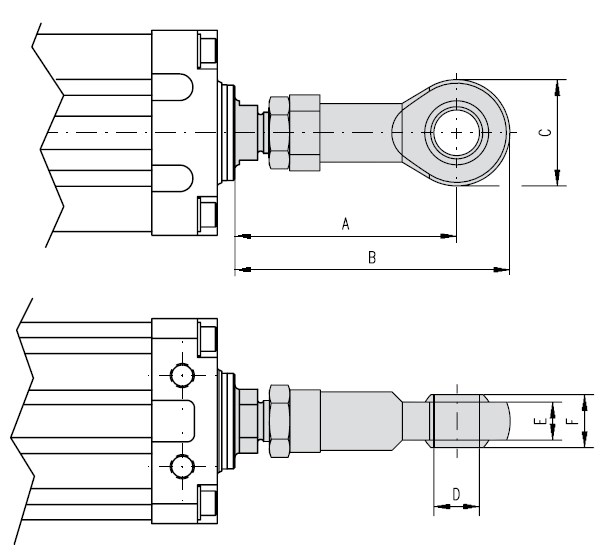

구형 연결부 옵션은 출고 시 장치에 장착되거나 별도로 주문할 수 있습니다. 별도로 주문할 경우 구형 연결부를 장치에 장착하는 데 필요한 모든 구성 요소가 포함되어 있습니다. M형 연결부에는 그리스 니플이 포함되어 있습니다.

참고: 구형 연결부를 별도로 주문할 경우 확장 튜브 끝에 장착할 수 있는 외부 나사산 어댑터가 있는지 확인하십시오.

정밀 선형 구동기에 사용되는 자기 센서는 플라스틱 하우징에 주조된 리드 스위치로 구성됩니다. 구동기에는 확장 튜브와 함께 앞뒤로 이동하는 자석이 장착되어 있습니다. 자석이 커버 튜브의 외부에 장착된 자기 센서를 트리거합니다. 센서는 정상 열림 및 정상 닫힘 버전으로 제공됩니다.

자기 센서는 유닛의 프로파일 양쪽에 있는 센서 슬롯에 직접 장착되며, 추가 장착 브래킷이 필요하지 않습니다. 이 센서는 2개의 M3 크기 잠금 스크류로 제자리에 고정됩니다.

T 시리즈(모터가 없는 유닛), 몇 가지 드라이브 액세서리를 사용할 수 있습니다.

벨트 기어는 직경이 서로 다른 2개의 풀리 휠 사이에서 작동하는 티이밍 벨트로 구성됩니다. 직경 차이에 따라 기어비가 결정됩니다. 벨트 기어는 조용하고 중간 정도의 정확도를 제공하며 유지관리가 필요하지 않습니다. 그러나 벨트는 과부하 조건에서의 파손에 취약합니다.
