Roller Bearings (RoundWay®)

Training Home| Previous Topic Next Topic

Détails du produit

Le roulement linéaire RoundWay est un roulement à rouleaux à recirculation de billes avec auto-alignement pour une utilisation dans des applications à forte charge et à usage intensif. Les roulements linéaires RoundWay sont idéaux pour les environnements contaminés par la poussière ou les débris et sont conçus pour fonctionner sur des arbres linéaires trempés.

Avantages en termes de performance :

Peut fonctionner sur des arbres avec des espaces entre eux
Pour une utilisation dans des surfaces extrêmement contaminées
Grandes capacités de charges
La conception rigide assure une grande précision tout en tolérant des charges de choc élevées
Capacité d’auto-alignement

Tailles disponibles :

Pouce : 1/2” – 4,0”
Capacité de charge : 970 - 70 000 lbs.

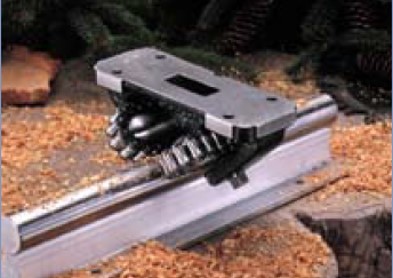

RoundWay^®en V illustré sur un ensemble de rail de support

Le roulement à rouleaux linéaires RoundWay comprend quatre pièces de base :

Un chemin de roulement
Ensemble de rouleau
Axe de tourillon excentrique
Bloc de montage

Le roulement à rouleaux linéaires RoundWay roule sur un train de rouleaux concaves, qui se déplacent sur des arbres linéaires trempés. L’arbre doit être soutenu sur la face inférieure afin d’éviter toute déformation sous de lourdes charges.

Les RoundWays sont normalement montés sur la face inférieure d’un chariot. En tournant l’axe excentrique du tourillon, la hauteur du RoundWay peut être ajustée pour compenser les variations de la surface du dessous du chariot et pour éliminer l’accumulation de tolérances entre les éléments constitutifs. Le « point » à l’extrémité de l’axe du tourillon indique le point « haut » de l’excentricité.

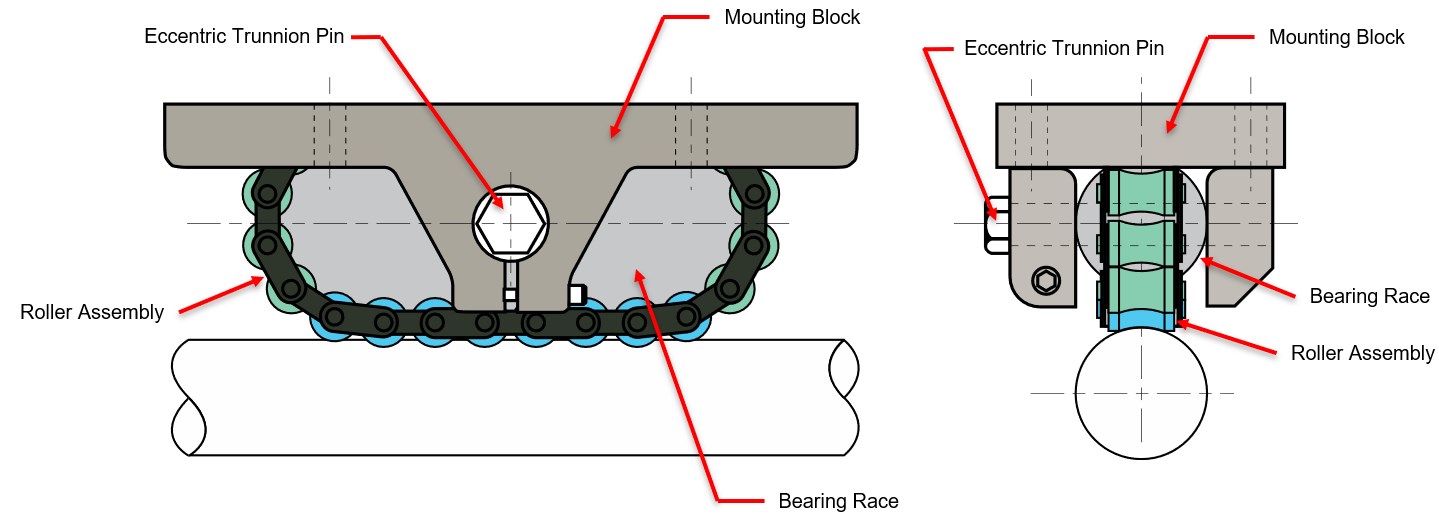

Pièces de RoundWay^® en S étiquetées.

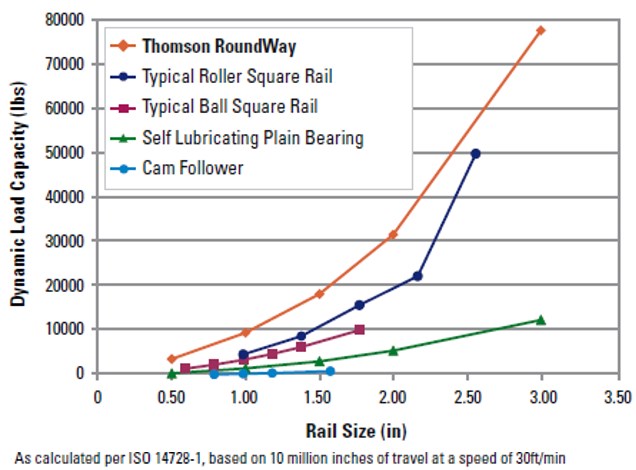

Capacités de charge

Les roulements RoundWay ont une capacité de charge élevée pour leur taille. Jusqu’à 20 fois la capacité de charge des roulements Linear Ball Bushing® conventionnels.
