Roller Bearings (RoundWay®)

Training Home| Previous Topic Next Topic

Ürün Ayrıntıları

RoundWay Linear yatak, yüksek yük ve ağır iş içeren uygulamalarda kullanıma yönelik kendiliğinden hizalanan bir döner rulman yataktır. RoundWay lineer yataklar, toz veya kalıntı ile kontamine olmuş ortamlar için idealdir ve sertleştirilmiş lineer mil düzeneğinde çalışmak üzere yapılmıştır.

Performans yararları:

Aralarında boşluk olan miller üzerinde çalışabilir
Aşırı derecede kontamine yüzeylerde kullanılır

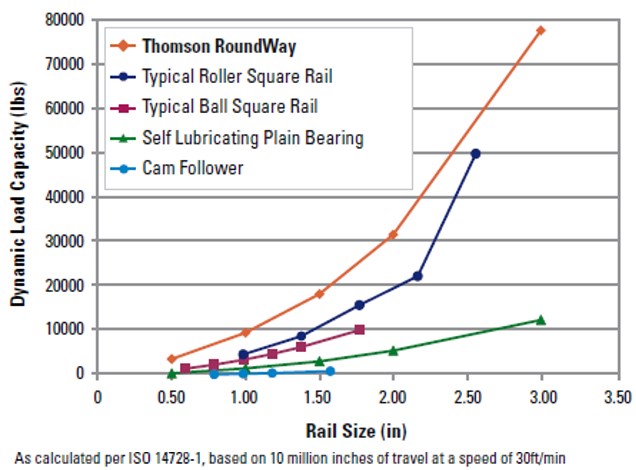

Yüksek yük kapasiteleri
Sağlam tasarım yüksek doğruluk sağlarken yüksek şok yüklerini tolere eder
Kendiliğinden hizalanma özelliği

Aşağıdaki boyutlarda sunulur:

İnç: 1/2” – 4.0”
Yük Kapasitesi: 970 - 70.000 lbs.

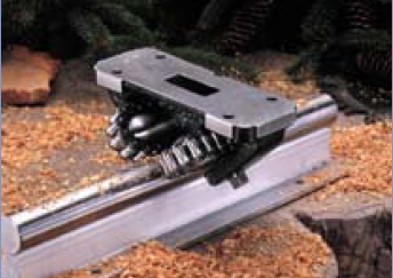

V-Stil RoundWay^®, Destek Rayı Tertibatı üzerinde gösterilmiştir

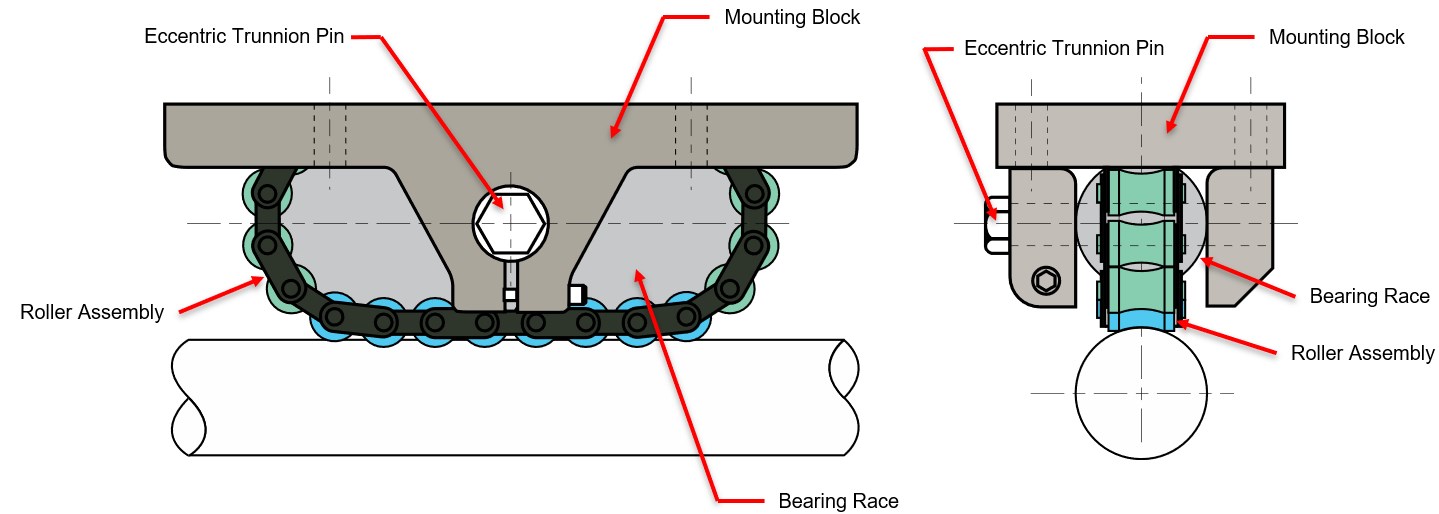

RoundWay lineer rulman yatağı dört temel parçadan oluşur:

Bir yatak yuvası
Rulman tertibatı
Eksantrik mafsal pimi
Montaj bloğu

RoundWay lineer rulman yatakları, içbükey rulman düzenekleri üzerinde döner, bu da sertleştirilmiş lineer mil düzeneği üzerinde taşınır. Mil düzeneği, ağır yükler altında sapmayı önlemek için alt bölümünden desteklenmelidir.

RoundWay'ler normalde taşıma tertibatının alt bölümüne monte edilmiştir. Eksantrik mafsal pimini döndürerek, RoundWay'in yüksekliği taşıma tertibatının alt bölümünün yüzeyindeki değişimleri dengelemesi ve bileşen elemanları arasındaki toleransların birikmesini ortadan kaldırması için ayarlanabilir. Mafsal piminin ucundaki "nokta", dış merkezliliğin "üst" noktasını gösterir.
