Prowadnice wieloklinowe toczne - Montaż
Instrukcje montażu
Montaż
Metoda montażu zespołów prowadnic wieloklinowych tocznych zależy od zastosowania. Średnica zewnętrzna zewnętrznej bieżni prowadnic wieloklinowych tocznych może być montowana do przekładni, kół łańcuchowych, sprzęgieł, czopów lub kołnierzy przez umieszczenie w obrobionych adapterach lub piastach. Mocowanie adaptera lub piasty do zewnętrzne bieżni prowadnicy może odbywać się przy użyciu sworznia, śruby ustalającej lub wpustu i sworznia.
Sworzeń lub śruba ustalająca
Sworzeń lub śruba ustalająca są odpowiednie do zastosowań wymagających niskiego momentu obrotowego.

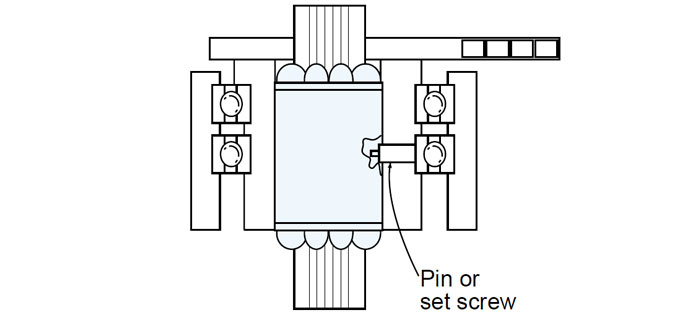

Mocowanie sworznia lub śruby ustalającej
Mocowanie sworznia lub śruby ustalającej
Wpust i sworzeń
W zastosowaniach wymagających wysokiego momentu obrotowego należy stosować układy wpustu i sworznia lub dwóch wpustów.

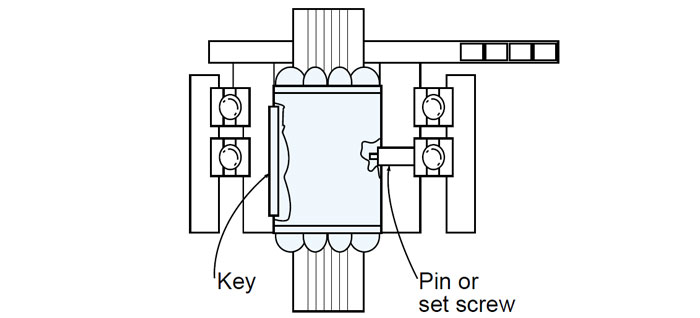

Mocowanie wpustu i sworznia
