Istruzioni per l'installazione

Montaggio

Il metodo per il montaggio o il collegamento dei gruppi alberi scanalati con cuscinetti a sfere dipende dalla specifica applicazione. Il diametro esterno della pista esterna dell'albero scanalato con cuscinetti a sfere può essere montato su ingranaggi, ruote dentate, frizioni, staffe o flange tramite l'inserimento nei mozzi o negli adattatori lavorati. L'adattatore e il mozzo può essere fissato alla pista esterna dell'albero scanalato con una spina o una vite di fissaggio, oppure con una chiavetta e una spina.

Spina o vite di fissaggio

La soluzione a spina o vite di fissaggio è adatta alle applicazioni con requisiti di coppia ridotti.

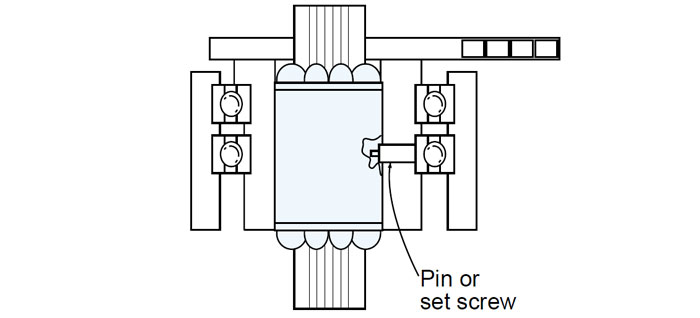

Montaggio a spina o vite di fissaggio

Chiavetta e spina

Per le applicazioni in cui la coppia è elevata, utilizzare configurazioni con chiavetta e spina o con due chiavette.

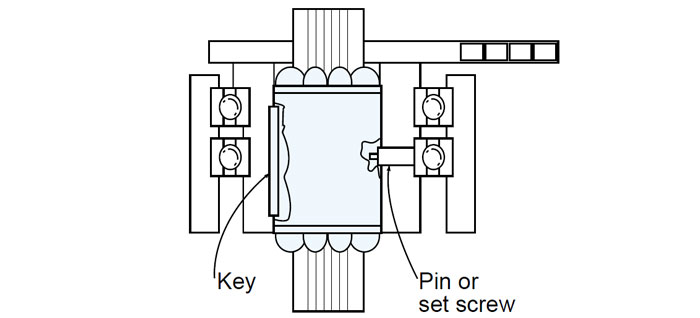

Montaggio a chiavetta e spina
