Ejes nervados - Montaje
Instrucciones para la instalación
Montaje
El método de conexión o montaje de los conjuntos de ejes estriados para rodamiento de bolas varía en función de la aplicación. El diámetro exterior de la pista exterior del eje estriado puede fijarse a engranajes, ruedas dentadas, embragues, muñones o bridas insertándolo en adaptadores o cubos mecanizados. Para sujetar el adaptador o cubo a la pista exterior del eje, se puede usar una clavija, un tornillo de fijación o un conjunto de chaveta y clavija.
Clavija o tornillo de fijación
El uso de una clavija o un tornillo de fijación es adecuado en aplicaciones con bajos requerimientos de par.

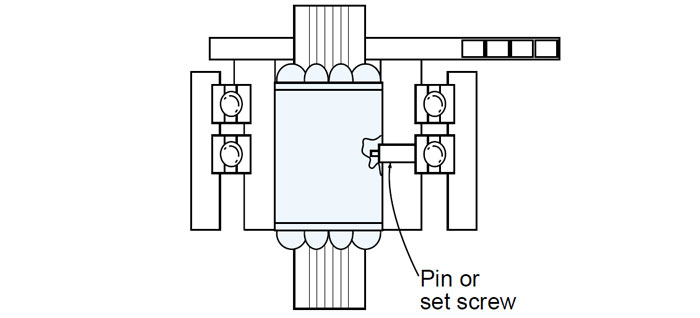

Montaje con clavija o tornillo de fijación
Montaje con clavija o tornillo de fijación
Chaveta y clavija
En aplicaciones que requieren un par de torsión elevado, se recomienda usar la configuración de chaveta y clavija o la de dos chavetas.

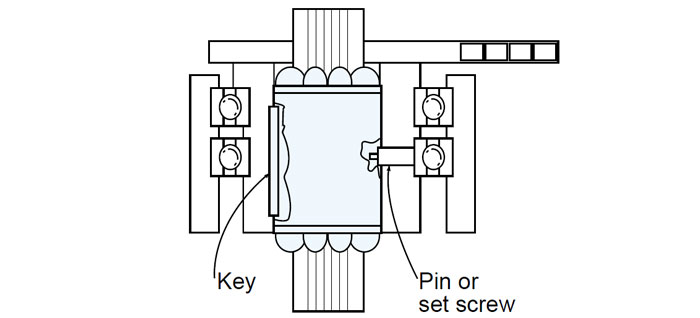

Montaje con chaveta y clavija
