Sistemi di movimento lineare - Sistema di guida
Design e teoria
Le tre principali tipologie di design delle guide per i sistemi lineari sono:
- Guida a prismi
- Guida a sfere
- Guida a rotelle

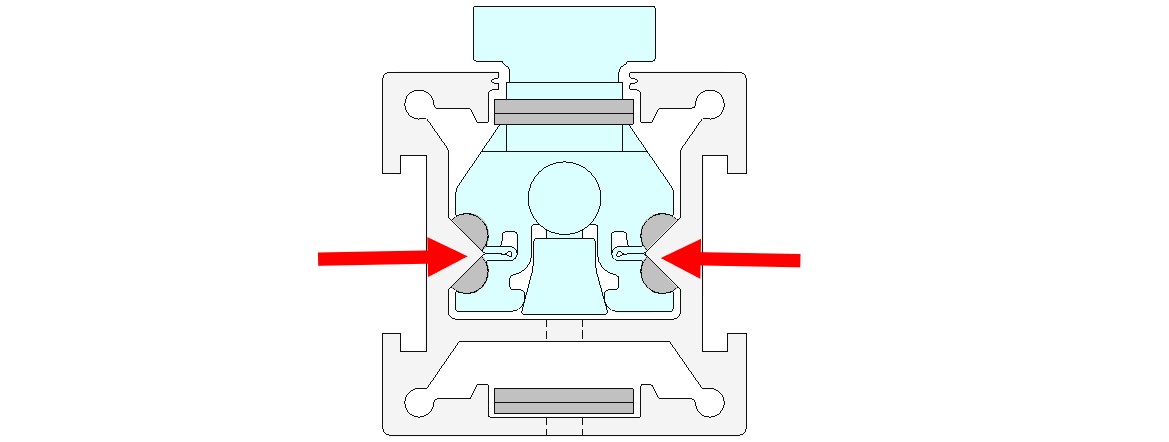

Sezione trasversale con guida a prisma
Le unità con guida a prisma hanno guide in polimeri tecnici.
Vantaggi:
- Funzionamento estremamente silenzioso
- In grado di sopportare carichi d'urto elevati
- Utilizzabili in ambienti contaminati
Svantaggi:
- Le guide a scorrimento fanno più attrito, quindi è necessaria una forza maggiore per muovere l'unità.
- Durata in base all'usura
Il vantaggio di questo design è che le unità offrono una durata maggiore negli ambienti contaminati o dove subiscono carichi d'urto. Risparmio in termini di costi per le grandi lunghezze, poiché le guide a prisma scorrono lungo l'estruso. Nessun costo supplementare per cuscinetti sulle grandi lunghezze.
Sezione trasversale con guida a prisma
Le unità con guida a prisma hanno guide in polimeri tecnici.
Vantaggi:
- Funzionamento estremamente silenzioso
- In grado di sopportare carichi d'urto elevati
- Utilizzabili in ambienti contaminati
Svantaggi:
- Le guide a scorrimento fanno più attrito, quindi è necessaria una forza maggiore per muovere l'unità.
- Durata in base all'usura
Il vantaggio di questo design è che le unità offrono una durata maggiore negli ambienti contaminati o dove subiscono carichi d'urto. Risparmio in termini di costi per le grandi lunghezze, poiché le guide a prisma scorrono lungo l'estruso. Nessun costo supplementare per cuscinetti sulle grandi lunghezze.

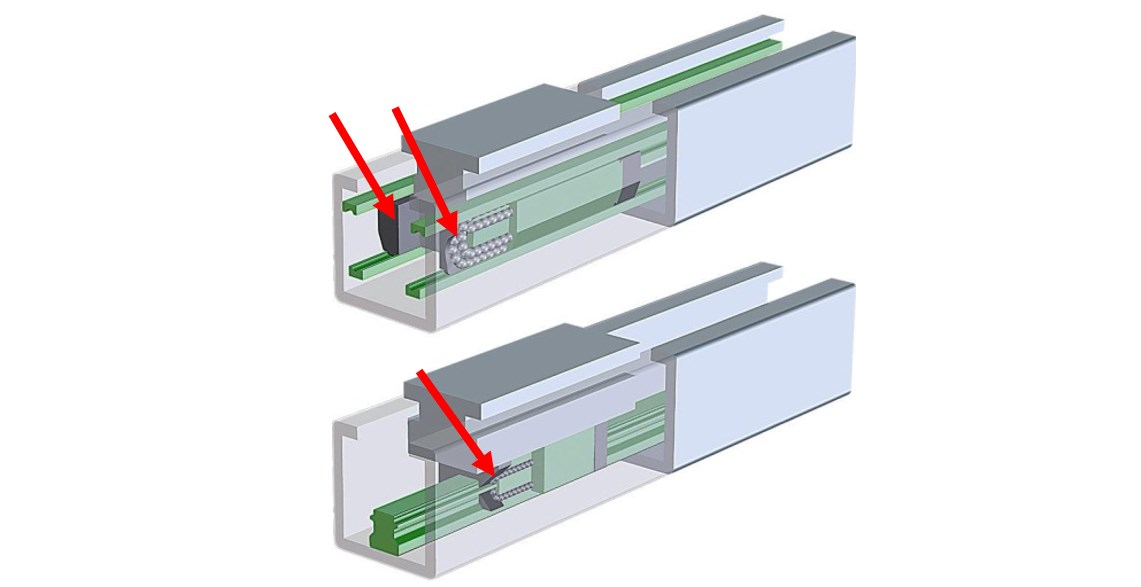

Esempio con guide a sfere
Le guide a sfere usano un insieme di sfere a ricircolo nel sistema di guida. Le guide possono essere rotaie profilate, rotonde o formate da un sistema integrato di sfere a ricircolo. Le guide a sfere possono essere rotaie singole o doppie.
Vantaggi della guida a sfere:
- Elevate velocità - fino a 5 m/s (con azionamento a cinghia)
- Carichi elevati (38000 N)
- Elevati carichi di momento (2760 Nm)
- Attrito molto ridotto
- Elevata rigidità
Esempio con guide a sfere
Le guide a sfere usano un insieme di sfere a ricircolo nel sistema di guida. Le guide possono essere rotaie profilate, rotonde o formate da un sistema integrato di sfere a ricircolo. Le guide a sfere possono essere rotaie singole o doppie.
Vantaggi della guida a sfere:
- Elevate velocità - fino a 5 m/s (con azionamento a cinghia)
- Carichi elevati (38000 N)
- Elevati carichi di momento (2760 Nm)
- Attrito molto ridotto
- Elevata rigidità

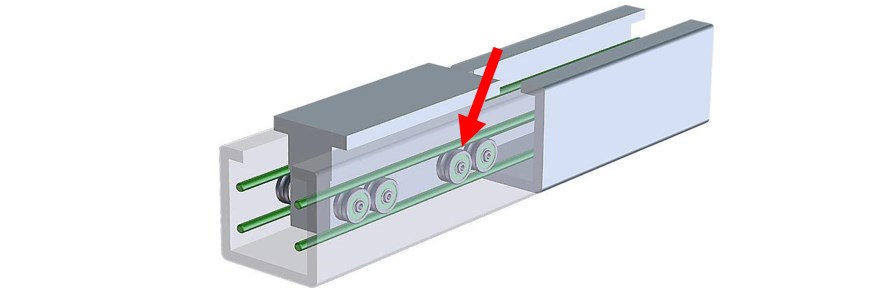

Esempio di guida a rotelle
Le unità con guida a rotelle hanno piccole ruote sulle piste, come un treno, che guidano la slitta. Le unità con guida a rotelle sono in grado di spostarsi a velocità maggiori rispetto alle unità con guida a sfere, poiché non hanno i percorsi di ritorno delle sfere.
Vantaggi:
- Velocità molto elevate (fino a 10 m/s, con azionamento a cinghia)
- Attrito ridotto
- Elevata rigidità
- La slitta ha un'impronta larga, il che garantisce una maggiore resistenza al carico di momento
Esempio di guida a rotelle
Le unità con guida a rotelle hanno piccole ruote sulle piste, come un treno, che guidano la slitta. Le unità con guida a rotelle sono in grado di spostarsi a velocità maggiori rispetto alle unità con guida a sfere, poiché non hanno i percorsi di ritorno delle sfere.
Vantaggi:
- Velocità molto elevate (fino a 10 m/s, con azionamento a cinghia)
- Attrito ridotto
- Elevata rigidità
- La slitta ha un'impronta larga, il che garantisce una maggiore resistenza al carico di momento
