2AT20EL305.0 Y=29.07 - Abgekündigtes Produkt
Produkt 2AT20EL305.0 Y=29.07 wurde abgekündigt.
This product family is now obsolete. Review our current product offering through our Profile Rail overview page.
Can't find what you're looking for? Go to the Product Selector

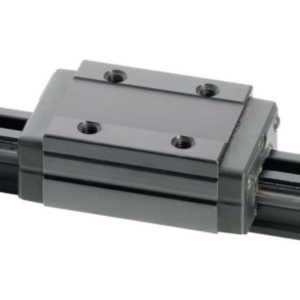

Profilschiene, T-Serie Kugel Baugruppe, 2 Carriage, 1 Schiene, 305.0 mm Lang, Schienengröße 20 mm, X=60 mm, Y=29.07 mm, Veraltet
- Nur als Baugruppe erhältlich
- Schlitten werden bei der Montage von der Größe an die Schienen angepasst
- Aluminum rail with hardened steel ball path insert

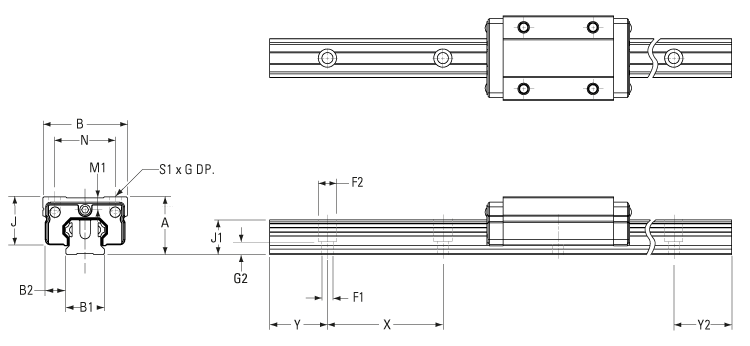

| Merkmale | Werte |
|---|---|
| [A] Höhe, Baugruppe | 30 mm |
| [B] | 44 mm |
| [B1] | 20 mm |
| [B2] | 12 mm |
| [F1] | 5.8 mm |
| [F2] | 9.5 mm |
| [G] | 6 mm |
| [G2] | 7.5 mm |
| [J] | 25 mm |
| [J1] | 18 mm |
| [L] Schlittenlänge | 76 mm |
| [L1] | 36 mm |
| [M1] | 6.25 mm |
| [N] | 32 mm |
| [S1] | M5 |
| [Y] Maß | 29.07 mm |
| Länge | 305.0 mm |
| Maß [X] | 60 mm |
| Maß [X] | 35.93 mm |
| Performance | Werte |
|---|---|
| 100 km Dynamic Load Rating | 9000 N |
| 50 km Dynamic Load Rating | 11339 N |
| Maximum Acceleration | 50 m/s² |
| Maximum Velocity | 3 m/s |
| Static Load Rating | 11000 N |
