Linearführung, 2DA, Dual Shaft, Continuously supported, DSRA, Horizontal carriage, 0.75 in, One Dual Guide

Lead Time: 2 Weeks

each Kosten für Versand, Verpackung und Einfuhrsteuern / -abgaben sind nicht enthalten.

Durchgehend gestütztes Doppelwellenschienen-System mit integriertem Schlitten
Schmaler oder breiter Schlitten
Voreingestellt und vormontiert für unmittelbare Einsatzbereitschaft
Für mittlere bis schwere Lasten ausgelegt

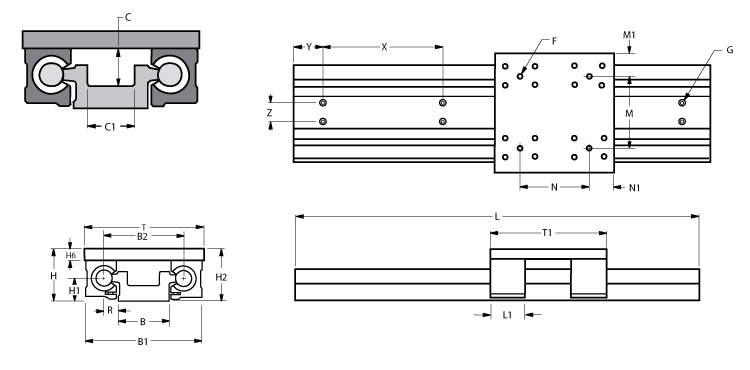

Abmessungen

dimensions

Merkmale	Werte
[d] Welle, Nenndurchmesser	0.75 in
[B]	2.62 in
[B1]	5.87 in
[B2]	4 in
[C]	1.31 in
[C1]	1.62 in
[F]	1/4-20
[G]	5/16 Bolt
[G]	0.34 in
[H]	2.562 in
[H1]	1.125 in
[L1]	1.88 in
[M]	4.5 in
[N]	5 in
[O]	6 in
[O]	0.75 in
[O]	2.44 in
[O]	0.5 in
[O]	0.5 in
[R]	0.688 in
[T]	6 in
[Y] Maß	3 in
[Z]	1 in
Maß [X]	6 in

Spezifikationen

Spezifikationen	Werte
Material	Stahl, Aluminium, Kunststoff
Pillow Block or Carriage	Horizontal carriage
Shaft Style	Dual Shaft
Support	Continuously supported
