Atuadores lineares de precisão - Detalhes da Série PC
Detalhes do produto
Série PC
Características:
- Estilo paralelo ou em linha
- Tubo de extensão de aço inoxidável
- Drive do parafuso esférico
- IP65 como padrão
- Curso de até 1200 mm
- Capacidade de carga de até 6.000 N
- Motor não incluído
- Fornecido com o kit de montagem do motor RediMount™
Disponíveis nos tamanhos:
- PC25
- PC32
- PC40

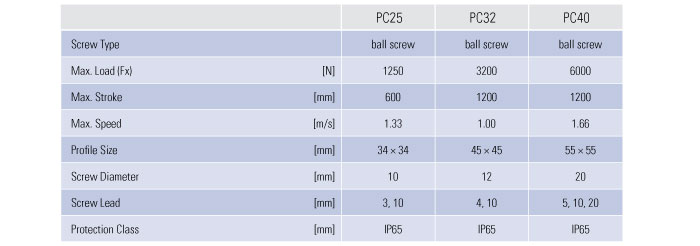

Tabela de atributos
Tabela de atributos

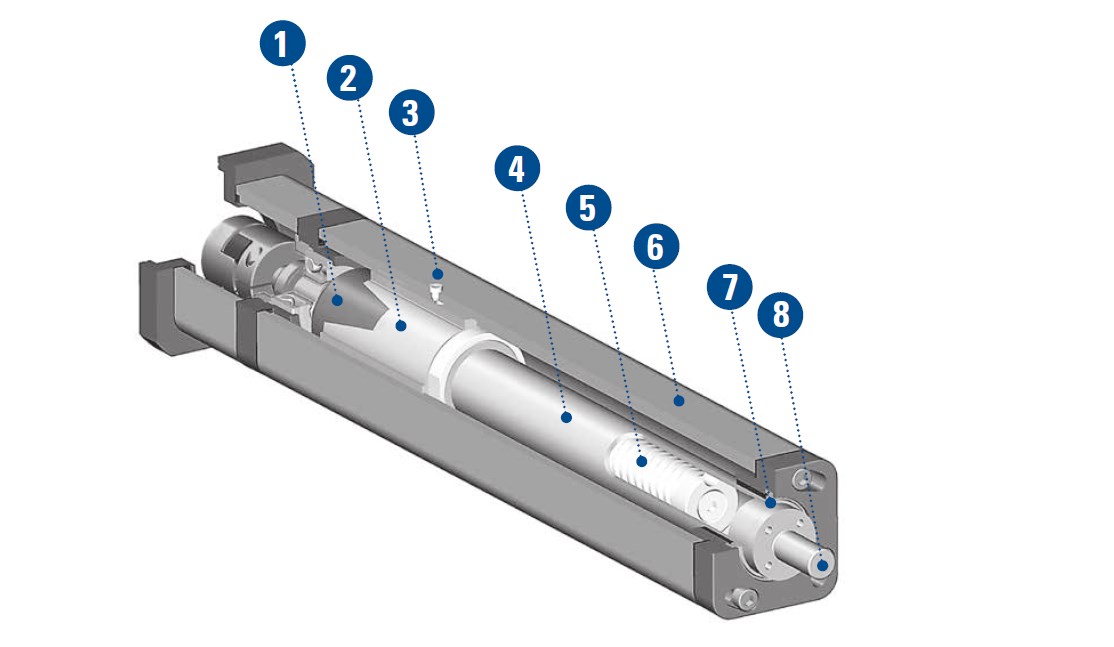

Visão transversal da Série PC
Componentes identificados no diagrama:
1. Porca esférica de alta precisão2. Carro de transporte da porca esférica
3. Lubrificação de ponto único
4. Tubo de extensão de aço inoxidável
5. Parafuso de diâmetro grande
6. Perfil externo liso
7. Vedação do tubo de extensão
8. Adaptador de haste macho de aço inoxidável
Visão transversal da Série PC
Componentes identificados no diagrama:
1. Porca esférica de alta precisão2. Carro de transporte da porca esférica
3. Lubrificação de ponto único
4. Tubo de extensão de aço inoxidável
5. Parafuso de diâmetro grande
6. Perfil externo liso
7. Vedação do tubo de extensão
8. Adaptador de haste macho de aço inoxidável

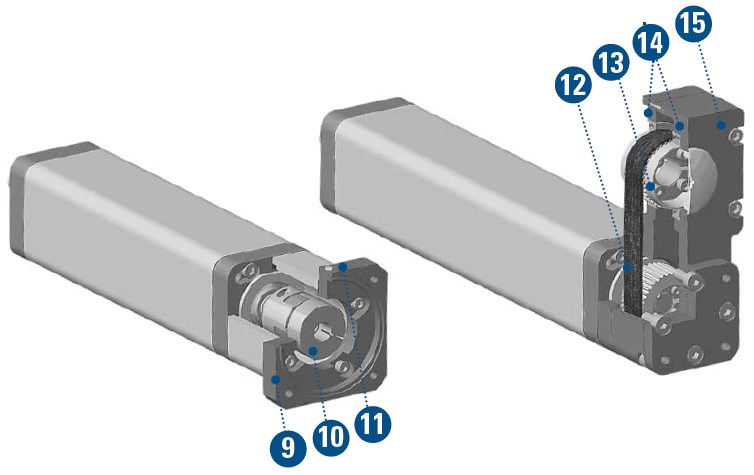

Montagem do motor da Série PC
Componentes identificados no diagrama:
9. Flange do motor RediMount
10. Acoplamento grande e flexível
11. Plugue de vedação
12. Correia síncrona extralarga
13. Elemento de aperto
14. Rolamentos de polia montados em straddle
15. Carcaça grande
Montagem do motor da Série PC
Componentes identificados no diagrama:
9. Flange do motor RediMount
10. Acoplamento grande e flexível
11. Plugue de vedação
12. Correia síncrona extralarga
13. Elemento de aperto
14. Rolamentos de polia montados em straddle
15. Carcaça grande
