Kademeli Motorlu Lineer Aktüatörler - Kablolama şeması

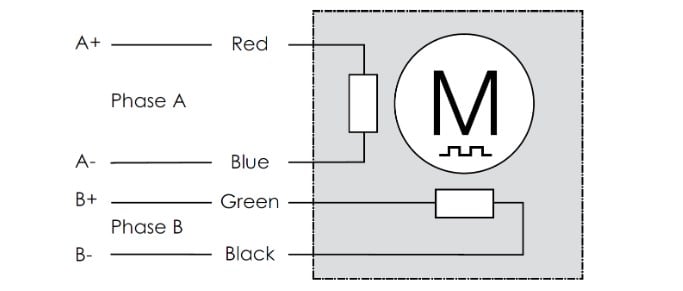

Motor Kablolama Şeması
Thomson'ın standart SMLA step motorları dört kablolu, çift kutuplu konfigürasyondadır. Step motoru bağlamak için, motordan gelen serbest uçlu kablolarla arayüz bağlantısı kurulacak çift kutuplu uyumlu bir tahrik gerekecektir.
