Kılavuz Vidalar - Tasarım Genel Bakışı
Tasarım ve Teori

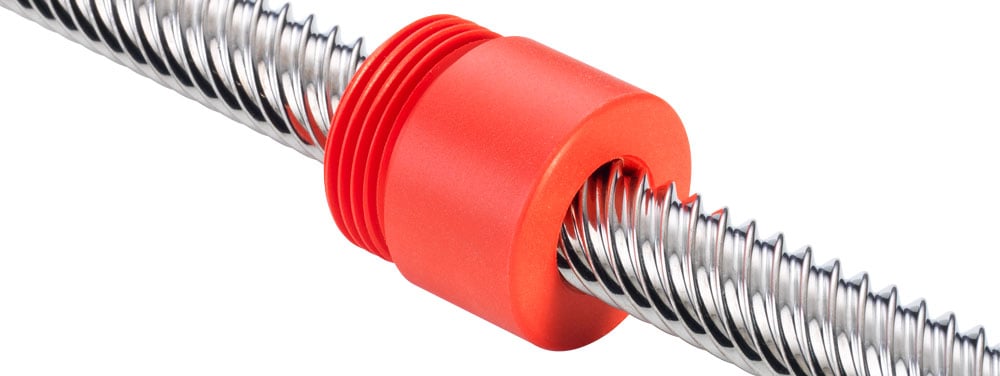

Kılavuz vidalar, lineer eksen boyunca düşük ila orta dereceli yükleri konumlandırmak için uygun maliyetli, hassas bir alettir.
Kılavuz vidalar nasıl çalışır?
Kılavuz vidalar birçok yönden bir somun ve cıvata ile aynıdır. Kılavuz vidalar, tek bir somunun vida üzerinde bulunması gibi basit özellikleri bakımından bir somun ve cıvata ile aynıdır. Somunlar ve cıvatalar bir şeyleri birbirine sabitlemek için kullanılırken, kılavuz vidaların bir şeyleri geriye ve ileri hareket ettirmek için tasarlanması aralarındaki en büyük farktır. Kılavuz vidaların dişleri, lineer harekette kullanılması için özel olarak tasarlanmıştır ve optimize edilmiştir.
Kılavuz vidalar, lineer eksen boyunca düşük ila orta dereceli yükleri konumlandırmak için uygun maliyetli, hassas bir alettir.
Kılavuz vidalar nasıl çalışır?
Kılavuz vidalar birçok yönden bir somun ve cıvata ile aynıdır. Kılavuz vidalar, tek bir somunun vida üzerinde bulunması gibi basit özellikleri bakımından bir somun ve cıvata ile aynıdır. Somunlar ve cıvatalar bir şeyleri birbirine sabitlemek için kullanılırken, kılavuz vidaların bir şeyleri geriye ve ileri hareket ettirmek için tasarlanması aralarındaki en büyük farktır. Kılavuz vidaların dişleri, lineer harekette kullanılması için özel olarak tasarlanmıştır ve optimize edilmiştir.
Kılavuz vidalar bazen ACME vida olarak adlandırılır.
"Kılavuz vida" terimi, bir yükü aktarmak için kayar yüzeyler kullanan herhangi bir dişli tahrik vidasını tanımlayan genel bir terimdir.
"ACME" terimi, özel bir diş formunu tanımlayan bir terimdir. Tüm ACME vidalar ayrıca kılavuz vidadır, fakat her kılavuz vida ACME vida değildir. ACME diş standardına, az oranda farklı toleranslara sahip 2G, 3G, 2C vs. gibi belirli sınıflar eşlik eder. ACME diş formları, kolayca bulunabilen diş ölçüm aletleri kullanılarak kolayca kontrol edilebilir. ACME diş standardı, değiştirilebilirlik ve imal edilebilirlik adına tasarlanmıştır.
Lineer hareket için kullanılan çoğu kılavuz vida tescilli diş formlarıdır ve ACME standardına göre yapılmaz.
