Trasmissioni ad alberi - Panoramica del design
Design e teoria

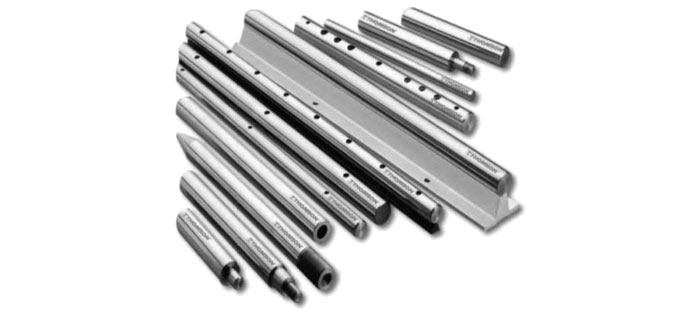

La trasmissione ad albero è un componente chiave in diversi macchinari e dispositivi di movimento lineare. Sebbene la trasmissione ad alberi sia stata progettata per l'uso con i cuscinetti lineari, è utile anche per molte altre applicazioni.
Per utilizzare gli alberi come guida lineare, è necessario che siano montati correttamente.
I due metodi di montaggio degli alberi più comuni sono:
I due metodi di montaggio degli alberi più comuni sono:
- Con supporto continuo
- Con supporto alle estremità

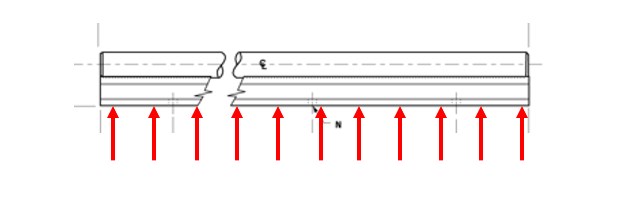

Gli alberi a supporto continuo sono collegati e supportati per l'intera lunghezza. Questa configurazione si usa quando i carichi sono elevati o si desidera maggiore rigidità. Per l'impiego come supporto nel caso di un cuscinetto lineare chiuso, occorrono boccole aperte o cuscinetti a rulli lineari a ricircolo.
Gli alberi a supporto continuo sono collegati e supportati per l'intera lunghezza. Questa configurazione si usa quando i carichi sono elevati o si desidera maggiore rigidità. Per l'impiego come supporto nel caso di un cuscinetto lineare chiuso, occorrono boccole aperte o cuscinetti a rulli lineari a ricircolo.
Gli alberi con supporti alle estremità sono supportati a entrambe le estremità, quindi il centro dell'albero è libero rispetto alla superficie di montaggio. Questa configurazione si usa quanto i carichi sono leggeri o la deviazione dall'albero è accettabile. Nelle applicazioni supportate alle estremità si usano boccole chiuse, poiché il centro dell'albero è privo di ostruzioni.
Gli alberi con supporti alle estremità sono supportati a entrambe le estremità, quindi il centro dell'albero è libero rispetto alla superficie di montaggio. Questa configurazione si usa quanto i carichi sono leggeri o la deviazione dall'albero è accettabile. Nelle applicazioni supportate alle estremità si usano boccole chiuse, poiché il centro dell'albero è privo di ostruzioni.
