Şaft - Tasarım Genel Bakışı
Tasarım ve Teori

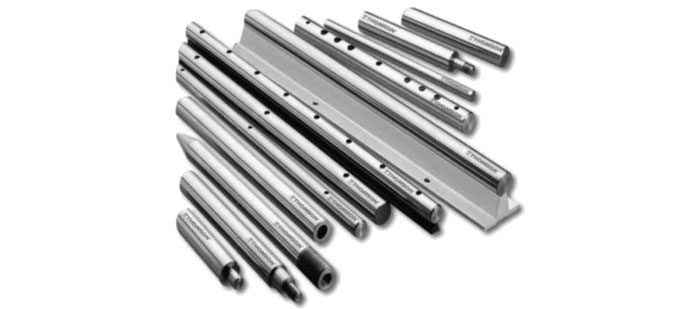

Şaftlar, birçok lineer hareketli makine ve cihazın temel bir bileşenidir. Şaftlar lineer yataklar için geliştirilmiş olsa da birçok başka uygulamada da kullanılabilir.
Mil tertibatının bir lineer kılavuz olarak kullanılması için, düzgün bir şekilde monte edilmesi gerekir.
En yaygın iki mil montajı yöntemi şunlardır:
En yaygın iki mil montajı yöntemi şunlardır:
- Sürekli destekli
- Uç destekli

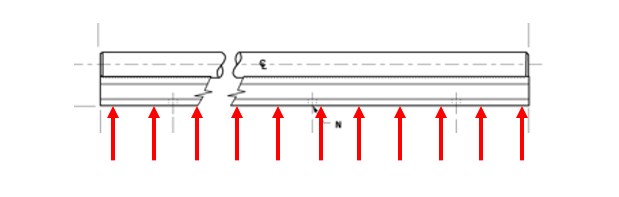

Sürekli destekli miller tüm uzunlukları boyunca takılı ve desteklidir. Bu yapılandırma, yükler yüksek olduğunda ya da daha fazla sağlamlık gerektiğinde kullanılır. Destek kapalı bir lineer yatağın önüne geçeceğinden bunlarda açık burçlar veya yeniden dairesel hale getirilmiş lineer rulman yatakların kullanılması gerekmektedir.
Sürekli destekli miller tüm uzunlukları boyunca takılı ve desteklidir. Bu yapılandırma, yükler yüksek olduğunda ya da daha fazla sağlamlık gerektiğinde kullanılır. Destek kapalı bir lineer yatağın önüne geçeceğinden bunlarda açık burçlar veya yeniden dairesel hale getirilmiş lineer rulman yatakların kullanılması gerekmektedir.
Uç destekli miller her iki uçtan da desteklenir ancak milin orta kısmı montaj yüzeyiyle temas etmez. Bu yapılandırma, yükler hafif olduğunda veya milden sapma kabul edilebilir olduğunda kullanılır. Uç destekli uygulamalarda, milin orta kısmında herhangi bir engel bulunmadığından kapalı burçlar kullanılır.
Uç destekli miller her iki uçtan da desteklenir ancak milin orta kısmı montaj yüzeyiyle temas etmez. Bu yapılandırma, yükler hafif olduğunda veya milden sapma kabul edilebilir olduğunda kullanılır. Uç destekli uygulamalarda, milin orta kısmında herhangi bir engel bulunmadığından kapalı burçlar kullanılır.
