Thomson Linear Motion Optmized
Bilyalı Vidalar - Somunu vidaya
Kurulum Talimatları
Vida ve somun ayrı olarak sipariş edilirse, somunun vidaya takılması gerekecektir. Bu genellikle, destek yataklarının oturması için uçlar işlendikten sonra yapılır.
Bir somun, bir vidaya nasıl aktarılır
Bilyalı somunu vidaya aktarmak
Bilyalı somundaki bilyalar tutturulmadığı için, bilyalı somunlar bir mil üzerinde nakliye edilir. Bilyalı somunu vidaya aktarmak için, aşağıdakileri uygulayın:

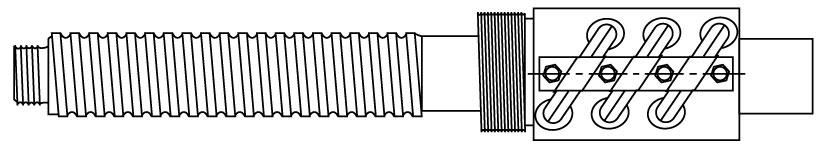

1. Mil üzerinden tüm bilyalı somun tutucularını çıkartın. Mili vida ile uç uca olacak şekilde sıkıca tutun. Mil ucunun vida mili ucu üzerinde ortalandığından emin olun.
Adım 1
Adım 1

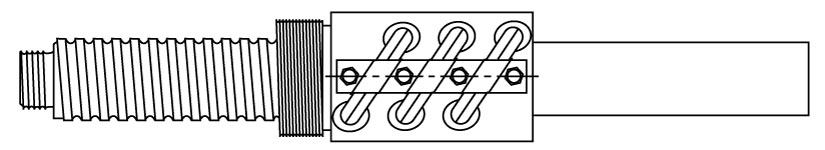

2. Bilyalı somunu şaftın altından vida miline kaydırın. Hafif bir şekilde bastırıp somunu vidaya doğru iterek, somunu vida dişi içerisine geçtiğini hissedene kadar döndürün. Ardından somunu vida üzerinde döndürmeye devam edin.
Adım 2
Adım 2

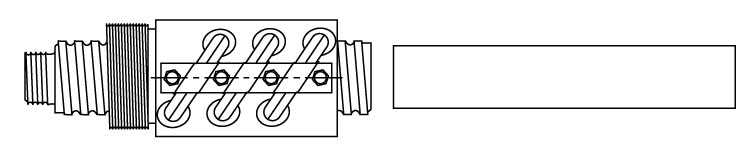

3. Mili çıkartın.
Adım 3
Adım 3
Bilyalı somunu mile aktarmak için, bu adımları ters olarak gerçekleştirin.
DİKKAT: Uç işleme, milin şaftın bilyalı olukları ile bitiştirilmesini imkansız hale getirdiğinde, işlenmiş kısmı milin nominal dış çapına bir bant ile sarın. Bant, bilyalar mil içerisindeki işlenmiş düzensizlikler içine düşmeden, bilyalı somunların işlenmiş alan üzerinden kayarak geçmesini sağlar.
DİKKAT: Kurulum ve kullanım sırasında, bilyalı somunun vida milinin ucundan kaymasını önlemek için son derece dikkatli olunmalıdır. Her uçta milin bilyalı olukları etrafına bant sararak geçici duraklamalar yapılabilir. Bilyalı somun tertibatı düzgün bir şekilde kurulduktan sonra bant ve tüm yapışkan kalıntıların çıkarıldığından emin olun.
