Eixos - Propriedades do eixo

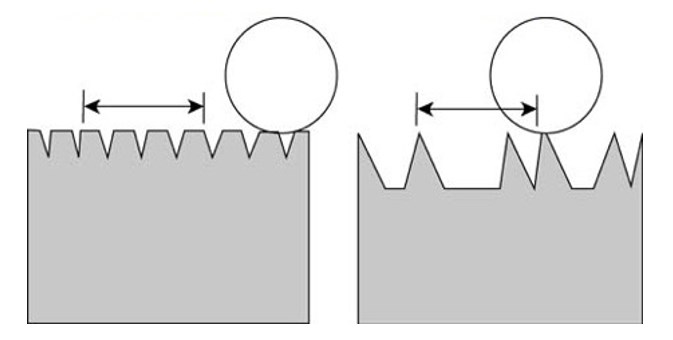

O acabamento da superfície é um importante fator que afeta o tempo de vida, os níveis de carga, a resistência ao atrito e a suavidade de deslocamento. O melhor acabamento de superfície catalogado pela indústria tem no máximo 8 Ra. A excelência de acabamento e dureza da superfície maximiza a eficiência e a vida útil de rolamentos lineares, vedações de passagem do eixo e a aparência visual geral.

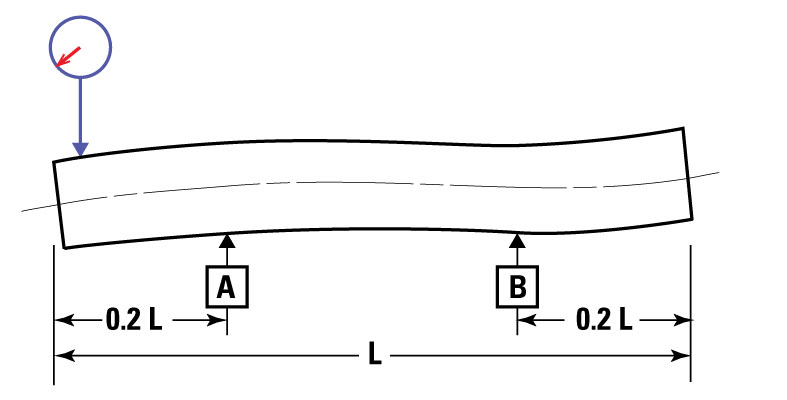

A linearidade é o parâmetro mais vital para a precisão do posicionamento de um sistema de guias lineares. A imagem abaixo mostra um método típico de medir a linearidade. Com o eixo apoiado em dois pontos localizados 0,2 vezes o comprimento a partir das extremidades, o eixo é girado, e o desvio total indicado é registrado. Esteja ciente de que, mesmo que um eixo seja fabricado reto, o manuseio ou a usinagem podem entortar o material do eixo depois que ele sai da fábrica. Podem ser necessários cuidados para preservar ou restaurar a linearidade do eixo antes da instalação.

Cilindricidade é a medida do grau de conformidade da superfície externa (diâmetro ao longo do comprimento do eixo) com um cilindro verdadeiro. A verdadeira conformidade (alta cilindricidade) garante que os benefícios de redondeza, diâmetro e linearidade estejam presentes em todo o comprimento ou superfície de trabalho do eixo, e não apenas em uma localização específica. Isso assegura a distribuição uniforme das cargas do rolamento, aumenta a capacidade de carga na área de trabalho do rolamento, maximiza a vida útil do rolamento e aumenta o tempo de vida.

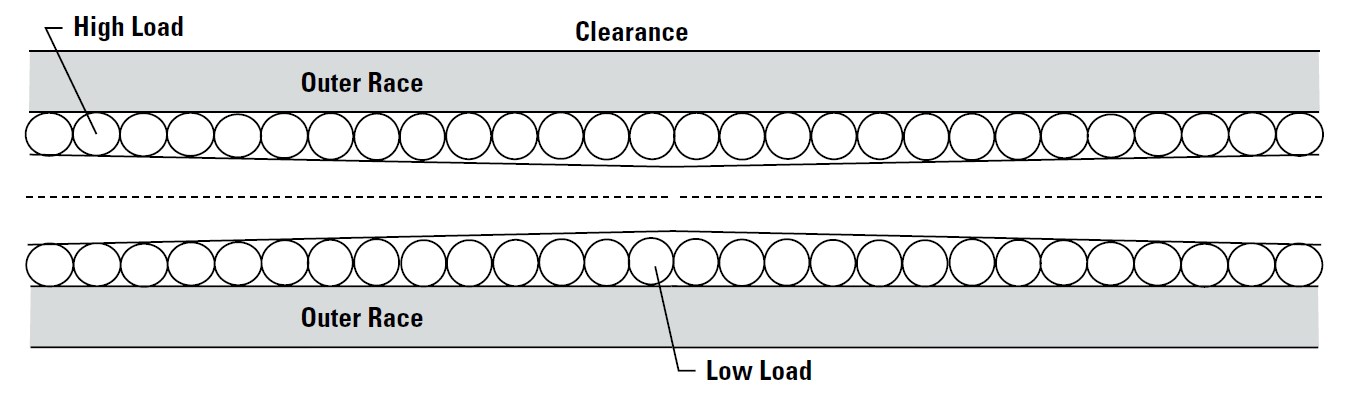

A conicidade é um componente da cilindricidade. Em aplicações de rolamento linear, a conicidade pode fazer com que uma parte do rolamento linear seja carregada em uma altura maior do que a outra. Isso pode causar drástica redução na vida útil ou na capacidade de carga. À medida que a conicidade aumenta, as esferas entram e saem da pré-carga, causando desgaste prematuro e redução da vida útil.
