SSETWNOM16-XS
Can't find what you're looking for? Go to the Product Selector
Linear Bearing, Ball Bushing, Pillow Block, Super Smart, 16 mm, Aberto, Paralelo, Autoalinhamento, Óxido preto (XS); Usar com 16 mm Diameter Eixo em aplicações suportadas continuamente
Lead Time:
Contact Factory *
*Lead times may increase with higher quantities. Lead time displayed in business days.
**Costs associated with shipping, packaging, import taxes/duty, and surcharges not included.
- Blocos de descanso fechados devem ser usados com eixo de suporte CONTÍNUO
- Uso com eixo de classe métrica.
- Mancais Ball Bushing incluídos, instalados de fábrica, em cada bloco de descanso
.gif)

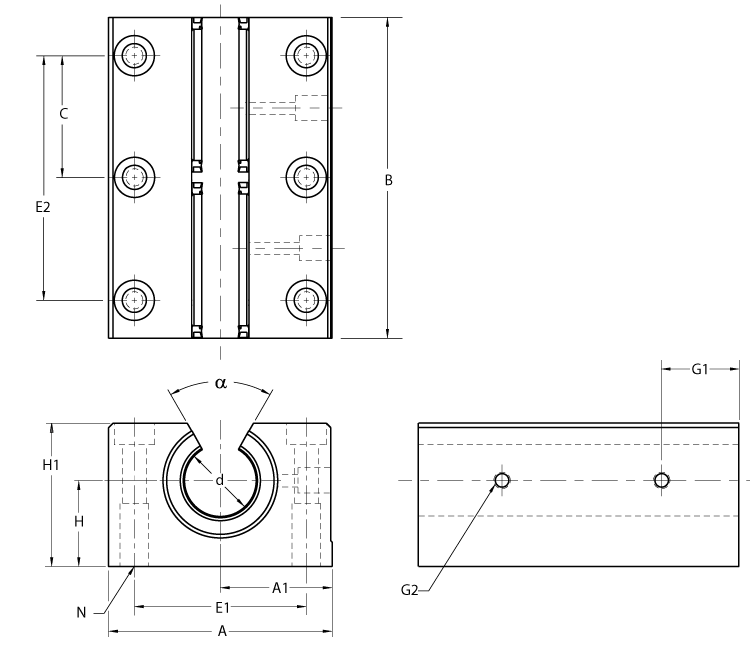

| Dimensão | Valor |
|---|---|
| [A] | 53 mm |
| [A1] | 26.5 mm |
| [A1] Tolerância | ± 0.020 mm |
| [Alpha] Ângulo | 66 ° |
| [B] | 84 mm |
| [C] | 32 mm |
| [d] Eixo, diâmetro nominal | 16 mm |
| [E1] | 40 mm |
| [E1] Tolerância | ± 0.1 mm |
| [E2] | 64 mm |
| [E2] Tolerância | ± 0.1 mm |
| [G1] | 21.5 mm |
| [G2] Acesso para lubrificação | 3 mm THRU, M6x1 x 7.5 deep |
| [H] | 22 mm |
| [H] Tolerância | ±0.020 mm |
| [H1] | 35 mm |
| [N] | 5.30 mm THRU, M6x1 x 13 mm Deep |
| Desempenho | Valor |
|---|---|
| Capacidade de carga, dinâmica | 4400 N |
| Classificação de carga estática | 4800 N |
