Detalhes do produto

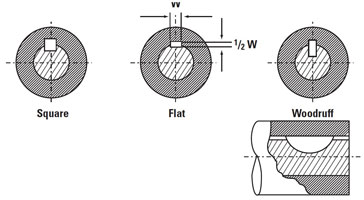

Há mais de 70 anos, a Thomson fornece usinagem especial customizada nos eixos lineares 60 Case®. Nossos capacitados mecânicos realizam uma ampla variedade de operações de usinagem especial nas extremidades ou ao longo do comprimento do eixo, com o objetivo de oferecer a peça exata necessária para sua aplicação. O eixo padrão, que está disponível em estoque, pode ser cortado com tolerâncias de comprimento especial. Se necessário, o eixo também pode ser perfurado com diversos orifícios radiais e roscados. Os eixos podem ter planos, chavetas e diâmetros reduzidos. Os eixos também podem ser revestidos.

Uma taxa extra é cobrada para todas as operações de usinagem especial. Para consultar o preço de um design específico, envie seu projeto ou descrição técnica para o e-mail thomson@thomsonlinear.com, e a Thomson enviará um orçamento.

Tolerâncias especiais de comprimento

A tolerância de comprimento padrão é ± 1/32 pol para eixos com diâmetro inferior a 2 pol e ± 1/16 pol para diâmetros a partir de 2 pol. Tolerâncias especiais de comprimento de ± 0,010 pol, ± 0,005 pol e ± 0,002 pol podem ser alcançadas em eixos com até 4 pol de diâmetro.

Tolerâncias especiais de linearidade

A linearidade padrão é 0,001 pol por pé, cumulativo (TIR de 0,002 pol). A tolerância especial de linearidade é 0,0005 pol por pé, cumulativo (TIR de 0,001 pol), para todos os diâmetros.

Usinagem especial do eixo

Sempre que há requisitos de usinagem com extremidades viradas, a Thomson tempera a extremidade. O processo de têmpera pode causar um deslocamento de calor de aproximadamente 1/4 pol a 1/2 pol a partir da área usinada (dependendo do diâmetro externo do eixo principal). A dureza do diâmetro do eixo principal próximo à área usinada será inferior à dureza Rockwell do material. Se os efeitos da têmpera forem questionáveis, podem ser usados processos de usinagem alternativos que evitem o amaciamento do diâmetro principal a um custo maior.

Consulte abaixo os exemplos de usinagem especial da extremidade que pode ser aplicada ao eixo.

Chanfradura
Por padrão, os eixos cortados no comprimento são desbarbados para remover as bordas afiadas. O chanfro terá aproximadamente:
1/32 pol x 45˚ para diâmetros de até 1 pol
1/16 pol x 45˚ para diâmetros a partir de 1 pol
Chanfros específicos ou de dimensões especiais podem ser fornecidos mediante uma cobrança adicional.

Chanfradura

Diâmetro do eixo roscado
As roscas padrão são do tipo Rosca unificada nacional grossa (UNC) ou Rosca unificada nacional fina (UNF), classe 2, encaixe A. Os eixos são temperados e macios ao redor da circunferência das áreas roscadas dentro da caixa.

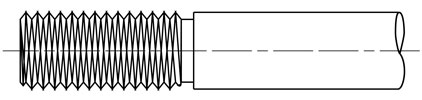

Extremidade roscada

Diâmetros reduzidos
A tolerância de diâmetro padrão em diâmetros reduzidos é de ± 0,001 pol. Está disponível a tolerância especial de ± 0,0001 pol. O desvio é está dentro de 0,001 pol da leitura total do indicador. Os eixos são temperados e macios nas seções reduzidas dentro da caixa. Também está disponível a redução do diâmetro do eixo em duas etapas.

Diâmetro reduzido e redução em duas etapas

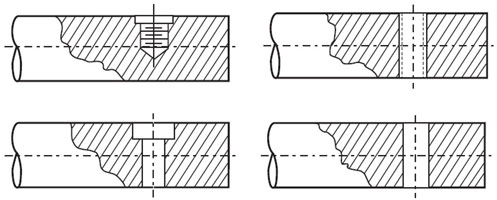

Furos radiais
Vários furos radiais podem ser usinados no eixo
Furos roscados no centro do eixo
Furos roscados através do eixo
Furos transversais e escareados
Furos transversais
Furos transversais e mandrilados
A tolerância típica para alinhamento e localização é de ± 0,010 pol. O eixo será temperado e macio ao redor da circunferência na área do orifício. As roscas podem ser do tipo UNC ou UNF, classe 2-B. A tolerância do diâmetro do orifício pode ser de até ± 0,001 pol

Exemplo de orifícios radiais

Ponto perfurado para parafusos de ajuste
A tolerância de localização é de ± 1/64 pol. Capacidade para ± 0,002 pol. Tamanhos da broca: 1/8 pol a 3/4 pol.

Ponto perfurado

Orifícios coaxiais
Rosca UNC ou UNF, classe 2-B. Concentricidade: ± 0,005 pol. Determinados diâmetros serão temperados e permanecerão macios ao redor da circunferência. Observação: os orifícios também podem estar localizados em um círculo de "parafusos". A tolerância de localização é de 0,010 pol.

Orifício coaxial

Ranhura do anel de retenção
Tolerâncias de localização entre as ranhuras: ± 1/64” ou ± 0,005”. Tolerância de ± 0,005 pol para o máximo espaçamento das ranhuras do anel é 96 pol.

Ranhura do anel de retenção

Junção de eixos
É possível juntar dois ou mais eixos para aumentar o comprimento. Alguns dos métodos disponíveis são:
Juntas roscadas e esmerilhadas: para eixos de diâmetros de 3/4 a 4 pol e 20 a 80 mm, com comprimentos de até 6,1 m (20 pés).
Juntas de cavilha: com concentricidade ± 0,010” para eixos de diâmetros de 1/2 a 4 pol e de 12 a 80 mm.
Juntas unidas: devem ser consideradas a solução mais econômica antes da avaliação de outras alternativas. Quadrado com extremidades usinadas, sem chanfro. Disponível para todos os diâmetros de eixo nominal.

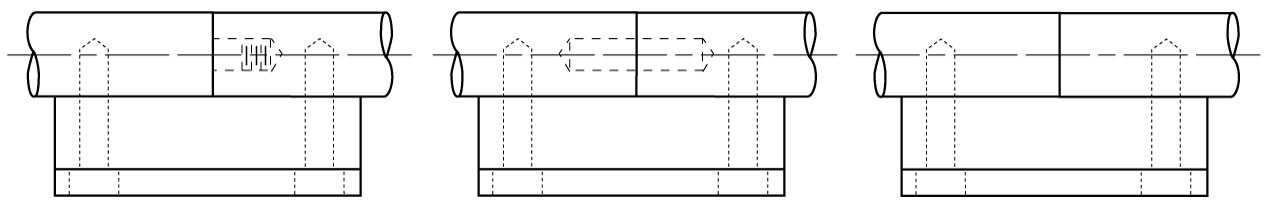

Junta roscada e esmerilhada - Junta de cavilha - Junta de topo

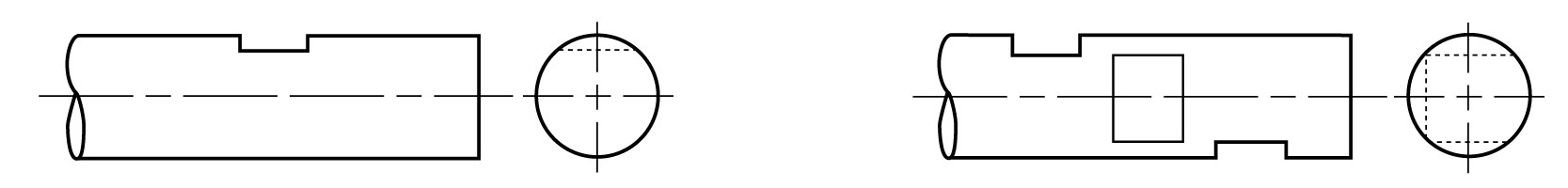

Planos
Os eixos podem ser usinados com um ou múltiplos planos. A tolerância de localização é a seguinte:
Um plano: tolerância de localização de ± 0,015 pol.
Múltiplos planos: tolerância de alinhamento e localização de 0,005 pol.
Não são oferecidos planos que se estendam sobre a maior parte ou todo o comprimento do eixo. O corte de longas seções na camada endurecida causaria um entortamento considerável, e o custo subsequente do endireitamento seria proibitivo.
